Kabel sterowniczy UNITRONIC LIYY 25x0,25 250V BĘBEN | 0028325 Lapp Kabel

Opis i Kluczowe Cechy

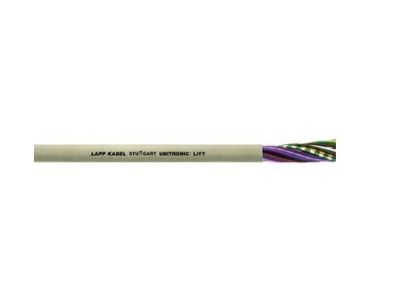

Kabel sterowniczy UNITRONIC LiYY 25x0,25 250V (symbol 0028325) firmy LAPP to giętki przewód do transmisji danych o niskiej częstotliwości. Dzięki 25 żyłom o przekroju 0,25 mm² umożliwia równoczesne prowadzenie wielu sygnałów w kompaktowej obudowie, co upraszcza okablowanie w systemach sterowania. Napięcie znamionowe 250 V zapewnia bezpieczną pracę w typowych obwodach sterowniczych i sygnalizacyjnych, a kod barwny żył zgodny z DIN 47100 ułatwia szybką i bezbłędną identyfikację podczas montażu.

• 25 żył o przekroju 0,25 mm²: Wiele torów sygnałowych w jednym kablu – oszczędność miejsca w korytkach i szafach sterowniczych.
• Kod barwny żył DIN 47100: Wyraźne oznaczenie kolorystyczne ułatwia podłączenie i serwisowanie instalacji.
• Giętka konstrukcja PVC: Łatwe układanie nawet w ciasnych przestrzeniach oraz przy częstych zmianach kierunku.
• Płaszcz zewnętrzny PVC odporny na działanie oleju (w pewnym stopniu): Zwiększona trwałość w środowiskach przemysłowych, gdzie występują lekkie zabrudzenia olejowe.
• Kompaktowa budowa – mała średnica zewnętrzna: Mimo 25 żył kabel zajmuje niewiele miejsca, co ułatwia prowadzenie w standardowych przepustach i listwach.

Zgodność z Normami

Kabel UNITRONIC LiYY spełnia wymogi dyrektywy UE 305/2011 (CPR) w zakresie klasyfikacji przeciwpożarowej – szczegółowa klasa jest dostępna na stronie producenta w zależności od wybranego numeru artykułu. Oznaczenie żył zgodne z normą DIN 47100. Posiada certyfikat CE i jest przeznaczony do użytku w instalacjach zgodnych z obowiązującymi przepisami europejskimi.

Zastosowanie

Kabel przeznaczony do stacjonarnych (nieruchomych) połączeń w suchych i wilgotnych pomieszczeniach, przy lekkich obciążeniach mechanicznych. Sprawdza się w aplikacjach wymagających niezawodnej transmisji sygnałów i danych o niskiej częstotliwości.

• Systemy sterowania i regulacji w maszynach oraz urządzeniach elektronicznych.
• Połączenia w interfejsach maszyn (np. łączenie czujników, aktuatorów z PLC).
• Okablowanie wag, terminali, maszyn biurowych i komputerów.
• Transmisja sygnałów w szafach sterowniczych i rozdzielnicach przy niewielkich odległościach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Kabel przystosowany do połączeń nieruchomych – nie zaleca się stosowania w aplikacjach z ciągłym ruchem. Podczas układania unikaj ostrych krawędzi oraz promieni gięcia mniejszych niż podane w dokumentacji producenta. Przekrój żył (0,25 mm²) należy dobrać do prądu obciążenia zgodnie z normami instalacyjnymi, pamiętając o długości linii i dopuszczalnym spadku napięcia.

FAQ

• Czy kabel można stosować w instalacjach ruchomych (np. w łańcuchach kablowych)? Nie, kabel UNITRONIC LiYY przeznaczony jest wyłącznie do połączeń nieruchomych. Dla aplikacji dynamicznych zaleca się przewody giętkowe przeznaczone do łańcuchów kablowych.
• Czy kabel jest odporny na działanie oleju? Płaszcz PVC kabla jest w pewnym stopniu odporny na olej, co opisano w karcie katalogowej. Oznacza to, że nadaje się do okazjonalnego kontaktu z lekkimi zabrudzeniami olejowymi, ale nie do ciągłego zanurzenia lub pracy w agresywnych środowiskach chemicznych.
• Jakie napięcie znamionowe ma ten kabel? Napięcie znamionowe wynosi 250 V. Należy pamiętać, że wartość ta dotyczy pracy w instalacjach zgodnych z przepisami, a rzeczywiste napięcie robocze powinno być dostosowane do obciążenia i długości linii.
