Kabel sterowniczy UNITRONIC LIYCY 4x0,34 BĘBEN | 0034504 Lapp Kabel

Opis i Kluczowe Cechy

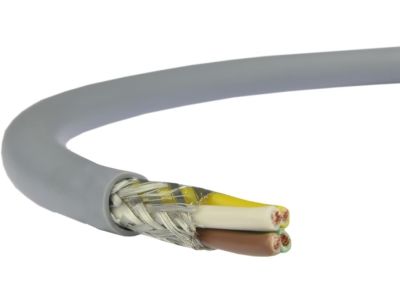

Przewód sterowniczy UNITRONIC® LIYCY 4x0,34 to wysokiej klasy rozwiązanie dedykowane do transmisji danych w zakresie niskich częstotliwości. Produkt renomowanej marki Lapp Kabel charakteryzuje się konstrukcją opartą na czterech żyłach o przekroju znamionowym 0,34 mm² każda. Zastosowanie miedzianych żył o wysokiej giętkości pozwala na łatwe układanie przewodu w ciasnych przestrzeniach szaf sterowniczych i korytek kablowych.

Kluczowym atutem tego modelu jest pełne ekranowanie w postaci oplotu z ocynowanych drutów miedzianych o wysokim stopniu pokrycia. Taka konstrukcja gwarantuje doskonałą kompatybilność elektromagnetyczną (EMC), chroniąc przesyłane sygnały przed zakłóceniami zewnętrznymi generowanymi przez sąsiednie kable energetyczne czy urządzenia indukcyjne. Izolacja oraz płaszcz zewnętrzny wykonane ze specjalnej mieszanki PVC zapewniają trwałość i odporność na lekkie obciążenia mechaniczne.

• Liczba żył: 4 o przekroju 0,34 mm², co zapewnia optymalny balans między kompaktowością a przewodnością.
• Ekranowanie: Gęsty oplot miedziany minimalizujący wpływ pola elektromagnetycznego.
• Kodowanie barwne: Zgodne z normą DIN 47100, co ułatwia identyfikację żył podczas montażu bez konieczności powtarzania pomiarów ciągłości.
• Konstrukcja: Mała średnica zewnętrzna dzięki zoptymalizowanej budowie, idealna do systemów o ograniczonej przestrzeni.

Zgodność z Normami

Przewód UNITRONIC LIYCY 4x0,34 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami europejskimi. Posiada klasyfikację właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (CPR/BauPVO), co potwierdza jego bezpieczeństwo w instalacjach budowlanych. Izolacja PVC wykazuje właściwości samogasnące, co jest kluczowe w systemach automatyki przemysłowej. Produkt spełnia również wymagania normy DIN 47100 w zakresie identyfikacji kolorystycznej żył, co jest standardem w profesjonalnych systemach transmisji danych.

Zastosowanie

Dzięki swojej uniwersalności i odporności na zakłócenia, przewód ten znajduje szerokie zastosowanie w wielu gałęziach przemysłu i techniki:

• Systemy komputerowe i biurowe: Połączenia jednostek centralnych z urządzeniami peryferyjnymi.
• Automatyka i sterowanie: Interfejsy maszynowe, systemy regulacji oraz elektroniczne urządzenia sterownicze.
• Aparatura pomiarowa: Idealny do wag elektronicznych oraz czujników wymagających stabilnego sygnału niskonapięciowego.
• Środowisko pracy: Przeznaczony do pracy w pomieszczeniach suchych i wilgotnych, przy zachowaniu instalacji nieruchomej lub sporadycznego ruchu nienarażonego na rozciąganie.

Wskazówki Montażowe

Podczas instalacji przewodu UNITRONIC LIYCY 4x0,34 należy zwrócić uwagę na zachowanie odpowiedniego promienia gięcia, aby nie uszkodzić struktury ekranu miedzianego. W przypadku połączeń nieruchomych zaleca się stosowanie standardowych uchwytów kablowych. Przy wprowadzaniu przewodu do obudowy lub szafy sterowniczej, zaleca się stosowanie dławnic kompatybilnych z EMC (np. serii SKINTOP MS-SC), które pozwalają na prawidłowe uziemienie ekranu na całym obwodzie, co jest niezbędne dla zachowania pełnej ochrony przed zakłóceniami. Płaszcz PVC wykazuje pewną odporność na oleje, jednak należy unikać bezpośredniego, długotrwałego kontaktu z agresywnymi substancjami chemicznymi.

FAQ

Czy przewód nadaje się do prowadnic łańcuchowych?
Nie, model LIYCY jest przewodem giętkim przeznaczonym do połączeń nieruchomych lub sporadycznego ruchu. Do pracy ciągłej w prowadnicach należy wybrać serię UNITRONIC FD.

Czy kolory żył są powtarzalne?
Tak, zastosowanie kodu barwnego DIN 47100 gwarantuje, że każda z czterech żył ma unikalny kolor, co znacząco przyspiesza prace krosowe i serwisowe.

Czy ekran musi być uziemiony?
Dla zapewnienia skutecznej ochrony przed zakłóceniami elektromagnetycznymi (EMC), ekran z plecionki miedzianej powinien być prawidłowo uziemiony przynajmniej z jednej strony, a najlepiej z obu stron układu, o ile nie występują różnice potencjałów ziemi.
