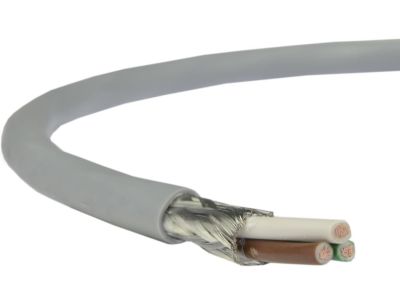

Kabel sterowniczy UNITRONIC LIYCY 3x1,0 BĘBEN | 0034803 Lapp Kabel

Opis i Kluczowe Cechy

Kabel sterowniczy UNITRONIC® LIYCY 3x1,0 BĘBEN (symbol 0034803) to ekranowany przewód do transmisji danych o niskiej częstotliwości. Trzy żyły o przekroju 1 mm², wykonane w kodzie barwnym DIN 47100, w połączeniu z elastycznym płaszczem PVC i ekranem z plecionki miedzianej zapewniają niezawodne przesyłanie sygnałów w systemach sterowania i regulacji. Kompaktowa budowa ułatwia prowadzenie przewodu nawet w ciasnych korytkach kablowych.

• Ekranowanie z plecionki miedzianej (wysoki stopień pokrycia): Skutecznie tłumi zakłócenia elektromagnetyczne (EMI), chroniąc przesyłane sygnały przed interferencjami zewnętrznymi – kluczowe w środowiskach przemysłowych z dużą liczbą urządzeń elektrycznych.
• Żyły w kodzie barwnym DIN 47100: Umożliwia szybką i jednoznaczną identyfikację przewodów podczas montażu i serwisowania, co skraca czas instalacji i eliminuje ryzyko pomyłki.
• Głętka konstrukcja (żyły cienkodrutowe): Zapewnia łatwe układanie kabla w ograniczonych przestrzeniach i przy częstych zmianach kierunku – idealne do szaf sterowniczych i wiązek kablowych.
• Płaszcz PVC odporny na olej (w pewnym stopniu): Gwarantuje trwałość w warunkach lekkiego narażenia na działanie olejów przemysłowych, rozszerzając zakres zastosowań w maszynach produkcyjnych.
• Kompaktowa średnica zewnętrzna: Dzięki dużej liczbie żył w małym przekroju, przewód zajmuje mniej miejsca w korytach i złączach, co ułatwia zarządzanie okablowaniem.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych – odpowiedni numer artykułu w zależności od wymaganej klasy CPR jest dostępny na stronie producenta. Kolorystyka żył zgodna z normą DIN 47100. Kabel posiada certyfikat CE.

Zastosowanie

Przewód UNITRONIC® LIYCY zaprojektowano do uniwersalnej transmisji sygnałów i danych niskiej częstotliwości w instalacjach przemysłowych i biurowych. Sprawdza się szczególnie tam, gdzie wymagana jest odporność na zakłócenia elektromagnetyczne i elastyczność prowadzenia.

• Połączenia w systemach komputerowych, elektronicznych urządzeniach sterowniczych i regulacyjnych (PLC, CNC).
• Instalacje w maszynach biurowych, wagach, urządzeniach pomiarowych i kontrolnych.
• Interfejsy maszyn do transmisji danych i sygnałów w aplikacjach o niskiej częstotliwości – np. łączenie czujników, siłowników i przycisków.
• Okablowanie w pomieszczeniach suchych i wilgotnych (bez bezpośredniego kontaktu z wodą) przy lekkich obciążeniach mechanicznych.

Wskazówki Montażowe

Instalację przewodu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Kabel należy prowadzić z zachowaniem minimalnego promienia gięcia (zgodnie z dokumentacją producenta) – dla wersji giętkiej unikać ostrych załamań. Ekran miedziany należy prawidłowo uziemić na obu końcach odcinka kabla w celu zapewnienia skuteczności ekranowania. Przekrój żył (1 mm²) dobierać do obciążenia prądowego i długości linii. Stosować odpowiednie dławiki kablowe i końcówki, nie narażać płaszcza PVC na kontakt z agresywnymi chemikaliami ani wysoką temperaturę.

FAQ

• Czy przewód jest odporny na olej? Tak, płaszcz PVC jest w pewnym stopniu odporny na działanie olejów – nadaje się do lekkiego narażenia, ale nie do ciągłego zanurzenia w substancjach oleistych.
• Jaki jest kod barwny żył w tym kablu? Żyły wykonane są zgodnie z normą DIN 47100 – dostępny jest określony kod barwny dla poszczególnych numerów żył, co ułatwia identyfikację.
• Do jakiego rodzaju transmisji nadaje się ten kabel? Przeznaczony do transmisji danych i sygnałów o niskiej częstotliwości (np. analogowe sygnały sterownicze, komunikacja szeregowa). Nie jest przewidziany do wysokich częstotliwości ani do zasilania o dużym prądzie.
