Przewód sterowniczy UNITRONIC LI2YCYv (TP) 8x2x0,5 BĘBEN | 0031363 Lapp Kabel

Opis i Kluczowe Cechy

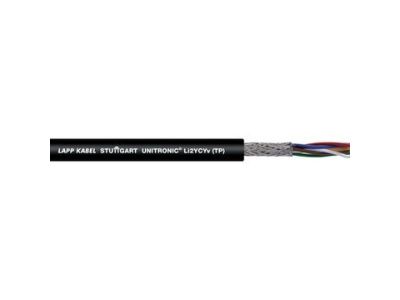

Przewód sterowniczy UNITRONIC LI2YCYv (symbol 0031363) to wysokiej jakości kabel ekranowany przeznaczony do transmisji sygnałów o niskiej częstotliwości w obwodach sterowniczych, regulacyjnych i pomiarowych. Konstrukcja 8 par skręconych (2 żyły o przekroju 0,5 mm² każda) zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi. Izolacja z PVC oraz miedziany oplot ekranujący gwarantują trwałość i niezawodność nawet w trudnych warunkach środowiskowych.

• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia zapewnia skuteczną ochronę przed zakłóceniami EMI/RFI, co jest kluczowe w środowiskach przemysłowych z dużym natężeniem zakłóceń elektromagnetycznych.
• Pary skręcone (TP) o krótkich odcinkach skrętu: Zmniejsza pojemność międzyżyłową, co umożliwia transmisję sygnałów na dłuższych odcinkach bez utraty jakości.
• Oznaczenie żył według DIN 47100: Jednoznaczna identyfikacja każdej pary dzięki standardowemu kodowi kolorystycznemu, ułatwiająca montaż i konserwację instalacji.
• Materiał PVC odporny na UV i olej: Przewód zachowuje właściwości mechaniczne i izolacyjne w środowiskach suchych, wilgotnych i mokrych, a także w obecności olejów przemysłowych.
• Uniwersalne zastosowanie przemysłowe: Idealny do interfejsów maszyn, systemów automatyki oraz okablowania sterowniczego wymagającego kompatybilności EMC.

Zgodność z Normami

Przewód spełnia wymogi normy DIN 47100 dotyczącej oznaczeń żył oraz standardów przemysłowych dla kabli ekranowanych. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) i posiada oznakowanie CE.

Zastosowanie

Przewód UNITRONIC LI2YCYv znajduje szerokie zastosowanie w instalacjach przemysłowych, gdzie wymagana jest niezawodna transmisja sygnałów przy zachowaniu odporności na zakłócenia elektromagnetyczne.

• Okablowanie sterownicze i regulacyjne w maszynach przemysłowych i liniach produkcyjnych.
• Transmisja sygnałów w systemach automatyki budynkowej i przemysłowej.
• Połączenia między sterownikami PLC, czujnikami i elementami wykonawczymi w środowiskach o podwyższonym ryzyku zakłóceń.
• Instalacje zewnętrzne (z zastrzeżeniem zakresu temperatury) wymagające ochrony przed UV i wilgocią.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Podczas układania przewodu unikać zginania pod kątem mniejszym niż 10-krotność średnicy zewnętrznej kabla, aby nie uszkodzić izolacji i ekranu. Po zakończeniu montażu zaleca się sprawdzenie ciągłości ekranu i rezystancji izolacji. Przewód należy układać z odpowiednim luzem, aby uniknąć naprężeń mechanicznych podczas pracy maszyny.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód UNITRONIC LI2YCYv jest odporny na działanie promieniowania UV i może być stosowany w warunkach zewnętrznych, z zastrzeżeniem zakresu temperatury pracy podanego w dokumentacji technicznej.
• Jaki jest zakres temperatury pracy przewodu? Dokładny zakres temperatury nie został podany w danych produktu – należy sprawdzić kartę katalogową lub etykietę na przewodzie.
• Czy przewód wymaga dodatkowego uziemienia ekranu? Tak, ekran miedziany powinien być uziemiony zgodnie z zasadami EMC, aby zapewnić skuteczną ochronę przed zakłóceniami. Dokładne wymagania dotyczące uziemienia znajdują się w dokumentacji technicznej.
