Przewód sterowniczy UNITRONIC LI2YCYv (TP) 3x2x0,34 BĘBEN | 0031356 Lapp Kabel

Opis i Kluczowe Cechy

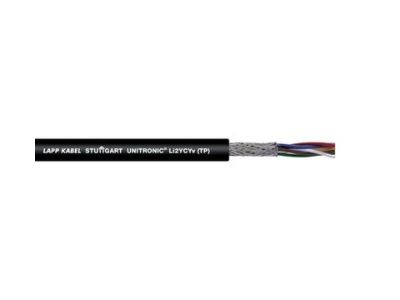

Przewód sterowniczy UNITRONIC LI2YCYv (TP) 3x2x0,34 (numer katalogowy 0031356) to giętki, ekranowany przewód do transmisji danych o niskiej częstotliwości. Dzięki budowie z trzech par skręconych (TP) o przekroju 0,34 mm² oraz miedzianemu oplotowi ekranującemu zapewnia niezawodną transmisję sygnałów w środowiskach wymagających kompatybilności elektromagnetycznej (EMC). Izolacja PVC i odporność na promieniowanie UV oraz oleje umożliwiają stosowanie w suchych, wilgotnych i mokrych środowiskach, również na zewnątrz.

• Ekranowanie miedzianym oplotem o wysokim stopniu pokrycia: zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w obwodach sterowniczych i pomiarowych.
• Para skręcona (TP) o krótkich długościach skrętu: poprawia separację obwodów żył, redukuje przesłuchy i umożliwia dłuższe ścieżki transmisji.
• Kod barwny żył zgodny z DIN 47100: ułatwia jednoznaczną identyfikację pojedynczych żył podczas montażu i serwisu.
• Izolacja PVC o niskiej pojemności: minimalizuje tłumienie sygnału, co pozwala na stosowanie przewodu na dłuższych dystansach.
• Giętka konstrukcja i odporność na UV/oleje: umożliwia prowadzenie w trudnych warunkach przemysłowych i zewnętrznych, przy sporadycznych ruchach.

Zgodność z Normami

Przewód spełnia wymagania oznaczenia żył zgodnie z normą DIN 47100. Produkt posiada deklarację zgodności CE i jest przeznaczony do stosowania zgodnie z przeznaczeniem określonym przez producenta.

Zastosowanie

Przewód UNITRONIC LI2YCYv (TP) został zaprojektowany do uniwersalnego zastosowania w obwodach sterowniczych, regulacyjnych i pomiarowych, szczególnie tam, gdzie wymagana jest kompatybilność elektromagnetyczna. Sprawdza się w interfejsach maszyn oraz w transmisji danych i sygnałów niskiej częstotliwości.

• Obwody sterownicze i pomiarowe w instalacjach przemysłowych i maszynowych.
• Połączenia między czujnikami, aktuatorami a sterownikami PLC.
• Transmisja sygnałów analogowych i cyfrowych w środowiskach o podwyższonym poziomie zakłóceń EMC.
• Zastosowania zewnętrzne (w zakresie dopuszczalnych temperatur) – narażenie na UV i oleje.

Wskazówki Montażowe

Montaż i podłączenie przewodu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód układać zgodnie z dokumentacją techniczną producenta, uwzględniając minimalne promienie gięcia i dopuszczalne siły pociągowe. Przekrój żył oraz długość odcinka dostosować do wymagań obwodu i napięcia roboczego.

FAQ

• Czy przewód jest odporny na promieniowanie UV i oleje? Tak, materiał izolacji PVC został zaprojektowany jako odporny na działanie promieniowania UV oraz olejów, co umożliwia stosowanie na zewnątrz i w środowiskach przemysłowych.
• Jaka jest budowa żył i jak je identyfikować? Przewód składa się z 3 par skręconych (TP) o przekroju 0,34 mm². Żyły są oznakowane kolorami zgodnie z normą DIN 47100, co zapewnia jednoznaczną identyfikację.
• Czy przewód nadaje się do stałego montażu? Przeznaczony jest do sporadycznych ruchów. Przy stałym układaniu wymagane jest zachowanie odpowiedniego promienia gięcia i zabezpieczenie przed mechanicznymi uszkodzeniami. Do częstego zginania należy wybrać przewód o wyższej giętkości.
