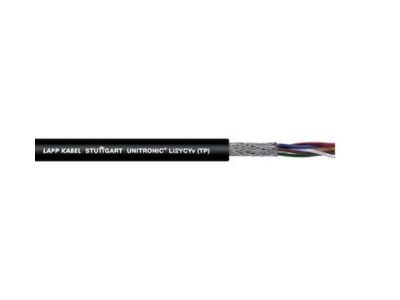

Przewód sterowniczy UNITRONIC LI2YCYv (TP) 2x2x0,22 BĘBEN | 0031350 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC LI2YCYv (TP) 2x2x0,22 (symbol 0031350) to ekranowany przewód do transmisji sygnałów niskiej częstotliwości, przeznaczony do obwodów sterowniczych, regulacyjnych i pomiarowych. Wyposażony w pary skręcone (TP) z izolacją o niskiej pojemności, gwarantuje wysoką jakość sygnału nawet na długich odcinkach. Materiał PVC zapewnia odporność na działanie promieniowania UV i oleju, a miedziany oplot ekranujący o wysokim stopniu pokrycia chroni przed zakłóceniami elektromagnetycznymi (EMC).

• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranu (powyżej 80%) zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, kluczową w instalacjach wrażliwych na EMC.
• Pary skręcone (TP) z izolacją o niskiej pojemności: Zmniejszają zakłócenia sygnału i umożliwiają transmisję danych na długich odcinkach bez utraty jakości.
• Kod barwny żył DIN 47100: Ułatwia identyfikację żył, skraca czas montażu i minimalizuje ryzyko błędów przy podłączaniu.
• Giętkość i odporność na UV/olej: Przewód zachowuje elastyczność i integralność mechaniczną w trudnych warunkach środowiskowych, w tym na zewnątrz.
• Przeznaczenie do suchych, wilgotnych i mokrych środowisk: Uniwersalność zastosowania w różnych warunkach eksploatacyjnych bez konieczności stosowania dodatkowych osłon.

Zgodność z Normami

Przewód UNITRONIC LI2YCYv spełnia wymagania norm europejskich dotyczących kabli ekranowanych do transmisji danych i sygnałów. Zgodny z dyrektywą RoHS oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami EMC (kompatybilność elektromagnetyczna).

Zastosowanie

Przewód sterowniczy LI2YCYv znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach oraz systemach automatyki, gdzie wymagana jest niezawodna transmisja sygnałów niskiej częstotliwości.

• Obwody sterownicze i regulacyjne w maszynach przemysłowych (np. napędy, czujniki, siłowniki).
• Transmisja sygnałów pomiarowych w systemach automatyki i zdalnego sterowania.
• Okablowanie interfejsów maszynowych w aplikacjach wymagających wysokiej odporności na zakłócenia EMC.
• Instalacje zewnętrzne (z zastrzeżeniem zakresu temperatury pracy) w maszynach rolniczych, budowlanych lub energetycznych.
• Sporadyczne ruchy kabla w aplikacjach takich jak robotyka czy linie produkcyjne.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed pracami należy odłączyć napięcie w obwodzie. Zachować zalecane promienie gięcia (min. 10-krotność średnicy zewnętrznej kabla) podczas układania, aby uniknąć uszkodzeń izolacji. Ekran należy uziemić zgodnie z normami EMC – stosować dedykowane złączki ekranowe. Unikać naprężeń mechanicznych, szczególnie w miejscach gięcia. Przy układaniu na zewnątrz zabezpieczyć przewód przed bezpośrednim działaniem promieni UV (np. osłony termokurczliwe).

FAQ

• Czy przewód nadaje się do transmisji sygnałów cyfrowych? Przewód UNITRONIC LI2YCYv jest przeznaczony do transmisji sygnałów niskiej częstotliwości (np. analogowych, sterowniczych). Do sygnałów cyfrowych o wysokiej częstotliwości zaleca się stosowanie kabli dedykowanych do transmisji danych (np. skrętka ekranowana FTP/STP).
• Jaki jest zakres temperatury pracy przewodu? Dokładny zakres temperatury nie został podany w danych produktu. Zazwyczaj przewody PVC tego typu pracują w zakresie od -5°C do +70°C (dla suchych/wilgotnych środowisk) i do +50°C (dla mokrych środowisk). Sprawdź dokumentację techniczną dla potwierdzenia.
• Jak zidentyfikować poszczególne żyły w parach skręconych? Żyły są oznaczone zgodnie z kodem barwnym DIN 47100, który definiuje kombinacje kolorów dla poszczególnych par i żył w parze (np. para 1: biało-pomarańczowa/pomarańczowa, para 2: biało-zielona/zielona).
