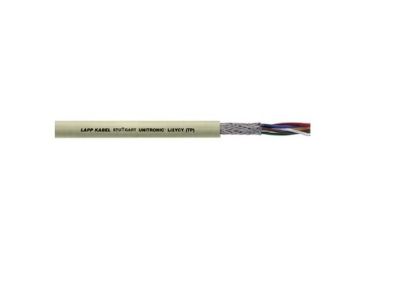

Przewód sterowniczy UNITRONIC LI2YCY (TP) 8x2x0,5 BĘBEN | 0031333 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC LI2YCY (TP) 8x2x0,5 (symbol 0031333) dostarczany na bębnie 100m to wysokiej jakości rozwiązanie do transmisji sygnałów i danych w instalacjach sterowniczych. Wyposażony w 8 par skręconych żył o przekroju 0,5 mm² z izolacją PVC i miedzianym ekranem o wysokim stopniu pokrycia. Spełnia wymagania kompatybilności elektromagnetycznej (EMC), co gwarantuje niezawodną pracę nawet w środowiskach narażonych na zakłócenia. Kodowanie żył według normy DIN 47100 ułatwia identyfikację podczas montażu.

• Ekranowanie miedzianym oplotem: Zapewnia wysoką odporność na zakłócenia elektromagnetyczne, chroniąc sygnały przed wpływem zewnętrznych pól EM.
• 8 par skręconych żył (TP): Każda para izolowana indywidualnie, co minimalizuje pojemność międzyżyłową i zapewnia stabilną transmisję sygnałów na długich odcinkach.
• Przekrój żył 0,5 mm²: Optymalny dla sygnałów sterowniczych i pomiarowych, oferujący odpowiednią wytrzymałość mechaniczną i niską rezystancję.
• Izolaacja PVC: Trwała i elastyczna, odporna na działanie wilgoci, olejów i większości chemikaliów stosowanych w przemyśle.
• Kodowanie żył DIN 47100: Umożliwia szybką identyfikację poszczególnych żył, skracając czas montażu i ograniczając ryzyko błędów połączeniowych.
• Dostawa na bębnie 100m: Praktyczne rozwiązanie dla dużych instalacji, eliminujące konieczność łączenia odcinków i zapewniające ciągłość ekranowania.

Zgodność z Normami

Przewód spełnia wymogi normy DIN VDE 0281-2, EN 50288-8 oraz posiada oznaczenie CE. Konstrukcja zgodna z normami określającymi parametry kabli sterowniczych i sygnałowych dla środowisk przemysłowych, w tym wymagania dotyczące ekranowania i kompatybilności elektromagnetycznej.

Zastosowanie

Przewód UNITRONIC LI2YCY 8x2x0,5 przeznaczony jest do transmisji sygnałów w obwodach sterowniczych, regulacyjnych i pomiarowych, gdzie wymagana jest wysoka odporność na zakłócenia.

• Podłączenie czujników i przetworników w systemach automatyki przemysłowej.
• Transmisja sygnałów w maszynach i urządzeniach wymagających kompatybilności elektromagnetycznej (EMC).
• Sterowanie i monitorowanie procesów technologicznych w środowiskach suchych i wilgotnych.
• Zastosowanie w interfejsach maszynowych, gdzie wymagana jest wysoka niezawodność połączeń sygnałowych.
• Instalacje wymagające giętkich przewodów o niewielkiej średnicy zewnętrznej, np. w szafach sterowniczych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w instalacji zostało odłączone. Przewód należy układać z zachowaniem promienia gięcia minimalnego 6-krotnej średnicy zewnętrznej kabla, aby uniknąć uszkodzeń mechanicznych izolacji i ekranu. Ekran należy połączyć z uziemieniem systemowym w celu zapewnienia skutecznej ochrony przed zakłóceniami. Podczas odcinania przewodu należy zachować ostrożność, aby nie uszkodzić izolacji żył wewnętrznych. Zaleca się stosowanie dedykowanych końcówek kablowych i osprzętu do ekranowanych przewodów.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód UNITRONIC LI2YCY 8x2x0,5 przeznaczony jest do stosowania w pomieszczeniach suchych i wilgotnych. Nie posiada stopnia ochrony IP określającego odporność na wpływy atmosferyczne – do zastosowań zewnętrznych zaleca się stosowanie dodatkowej osłony lub przewodów dedykowanych do warunków zewnętrznych.
• Jaki jest maksymalny promień gięcia przewodu? Minimalny promień gięcia wynosi 6-krotność średnicy zewnętrznej kabla. Przekroczenie tego wymiaru może prowadzić do uszkodzenia ekranu i izolacji, co obniża parametry transmisyjne.
• Czy przewód można stosować do transmisji sygnałów analogowych? Tak, dzięki niskiej pojemności międzyżyłowej i indywidualnemu ekranowaniu par, przewód nadaje się do transmisji zarówno sygnałów cyfrowych, jak i analogowych w zakresie niskiej częstotliwości.
