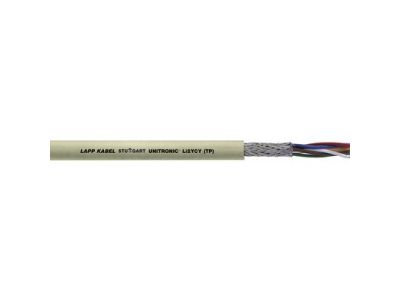

Przewód sterowniczy UNITRONIC LI2YCY (TP) 4x2x0,5 BĘBEN | 0031332 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC LI2YCY (TP) 4x2x0,5 (symbol 0031332) to ekranowany kabel o konstrukcji 4 par skręconych żył o przekroju 0,5 mm² każda. Przeznaczony do transmisji sygnałów w obwodach sterowniczych, regulacyjnych i pomiarowych w warunkach wymagających kompatybilności elektromagnetycznej (EMC). Dzięki kompaktowej budowie i wysokiej elastyczności idealnie sprawdza się w interfejsach maszyn oraz instalacjach przemysłowych.

• 4 pary skręconych żył 0,5 mm²: Zapewniają niską pojemność i stabilną transmisję sygnałów nawet na długich odcinkach, zgodnie z kodem barwnym DIN 47100.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranu (ponad 85%) chroni przed zakłóceniami elektromagnetycznymi, zapewniając stabilność połączeń w środowiskach przemysłowych.
• Giętka konstrukcja: Umożliwia sporadyczne ruchy kabla bez ryzyka uszkodzenia izolacji, co jest kluczowe w aplikacjach maszynowych.
• Izolacja PVC: Odporna na wilgoć, oleje i większość chemikaliów, co pozwala na stosowanie w suchych i wilgotnych pomieszczeniach.
• Bęben o określonej długości: Dostarczany na bębnie, ułatwia odwijanie i precyzyjne cięcie przewodu na potrzeby instalacji.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich dotyczących kabli sterowniczych, w tym normy DIN EN 50288-7 i DIN EN 50525-2-11. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami UE w zakresie kompatybilności elektromagnetycznej.

Zastosowanie

Przewód UNITRONIC LI2YCY (TP) 4x2x0,5 znajduje zastosowanie w instalacjach wymagających niezawodnej transmisji sygnałów przy zachowaniu odporności na zakłócenia.

• Obwody sterownicze i regulacyjne w maszynach przemysłowych.
• Systemy pomiarowe i automatyka budynkowa (np. sterowanie klimatyzacją, oświetleniem).
• Interfejsy maszynowe o wysokich wymaganiach EMC.
• Aplikacje z występującymi sporadycznymi ruchami kabla (np. ramiona robotów, przenośniki).

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Podczas układania kabla unikać ostrych krawędzi i zagiń – minimalny promień gięcia powinien wynosić 10-krotność średnicy zewnętrznej przewodu. Ekran należy uziemić zgodnie z obowiązującymi normami EMC. Przy cięciu przewodu na potrzeby instalacji należy użyć odpowiednich narzędzi, aby nie uszkodzić żył.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód jest przeznaczony do stosowania w suchych i wilgotnych pomieszczeniach. Nie posiada odpowiedniego stopnia ochrony IP do pracy na zewnątrz w warunkach bezpośredniego narażenia na deszcz lub promieniowanie UV.
• Jaki jest maksymalny promień gięcia kabla? Minimalny promień gięcia wynosi 10-krotność średnicy zewnętrznej przewodu. Zapewnia to zachowanie integralności strukturalnej i izolacji podczas eksploatacji.
• Jak należy uziemić ekran? Ekran miedziany należy połączyć z uziemieniem w punkcie końcowym instalacji, np. w szafie rozdzielczej, stosując odpowiedni zacisk uziemiający. Uziemienie powinno być wykonane zgodnie z normami EMC (np. DIN EN 50343).
