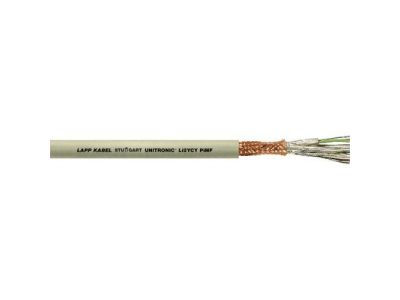

Przewód sterowniczy UNITRONIC LI2YCY PIMF 8x2x0,5 BĘBEN | 0034064 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC Li2YCY PiMF 8x2x0,5 (indeks 0034064) to ekranowany kabel przeznaczony do transmisji danych i sygnałów niskiej częstotliwości. Konstrukcja ośmiu par skręcanych o przekroju 0,5 mm² oraz izolacja PVC o niskiej pojemności zapewniają niezawodną transmisję na długie dystanse w obwodach sterowniczych, regulacyjnych i pomiarowych. Dzięki ekranowaniu PiMF (folia + oplot miedziany) kabel skutecznie tłumi zakłócenia elektromagnetyczne (EMC), a kod barwny żył DIN 47100 ułatwia identyfikację par. Przewód jest giętki i dopuszczony do stosowania w suchych oraz wilgotnych pomieszczeniach, a także do sporadycznych ruchów.

• Konstrukcja 8x2x0,5 mm²: Osiem par skręcanych żył o przekroju 0,5 mm² umożliwia jednoczesne przesyłanie wielu sygnałów, zachowując niską pojemność dla długich tras transmisji.
• Ekranowanie PiMF: Oplot miedziany i folia aluminiowa zapewniają skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC), co jest kluczowe w środowiskach przemysłowych.
• Izolacja PVC o niskiej pojemności: Minimalizuje tłumienie sygnału, co pozwala na transmisję na większe odległości bez degradacji jakości.
• Kod barwny żył DIN 47100: Jednoznaczne oznaczenie każdej pary ułatwia szybkie i bezbłędne podłączenie podczas instalacji.
• Gniętki, do sporadycznych ruchów: Przewód przystosowany do układania w suchych i wilgotnych pomieszczeniach, z możliwością niewielkich przemieszczeń.

Zgodność z Normami

Przewód UNITRONIC Li2YCY PiMF spełnia wymagania europejskich norm dotyczących przewodów sterowniczych i sygnałowych oraz posiada certyfikat CE. Oznaczenie żył zgodne z normą DIN 47100. Produkt nie jest przeznaczony do układania w ziemi ani do stałego narażenia na bezpośrednie działanie promieni UV.

Zastosowanie

Przewód UNITRONIC Li2YCY PiMF 8x2x0,5 znajduje zastosowanie w systemach automatyki przemysłowej, sterowania i pomiarów, wszędzie tam, gdzie wymagana jest wysoka odporność na zakłócenia elektromagnetyczne.

• Połączenia między czujnikami, aktuatorami i sterownikami PLC w szafach sterowniczych.
• Transmisja sygnałów analogowych i cyfrowych w obwodach regulacyjnych i pomiarowych.
• Interfejsy maszyn w aplikacjach wymagających kompatybilności elektromagnetycznej (EMC).
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych, w tym na liniach produkcyjnych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Kabel układać na odpowiednich trasach kablowych, unikając ostrych zagięć – przestrzegać minimalnego promienia gięcia zalecanego przez producenta. Podczas zakończeń należy zachować ciągłość ekranu (np. poprzez zastosowanie odpowiednich złącz EMC). Przekrój przewodu i zabezpieczenia dobrać zgodnie z obciążalnością prądową i warunkami instalacji.

FAQ

• Czy przewód nadaje się do układania na stałe w ziemi? Zgodnie z danymi producenta, przewód przeznaczony jest do pomieszczeń suchych i wilgotnych oraz do sporadycznych ruchów. Nie jest to kabel ziemny – nie należy go stosować w gruncie.
• Jaka jest maksymalna częstotliwość transmisji? Producent określa przewód jako przeznaczony do transmisji danych niskiej częstotliwości. Nie podano konkretnych wartości granicznych – zaleca się stosowanie w aplikacjach do kilku MHz, jednak bez gwarancji producenta; w razie wątpliwości należy skonsultować się z działem technicznym.
• Czy żyły są oznaczone kolorystycznie? Tak, każda para ma kod barwny zgodny z DIN 47100, co umożliwia łatwą i jednoznaczną identyfikację poszczególnych żył.
