Przewód sterowniczy UNITRONIC LI2YCY PIMF 3x2x0,5 BĘBEN | 0034061 Lapp Kabel

Opis i Kluczowe Cechy

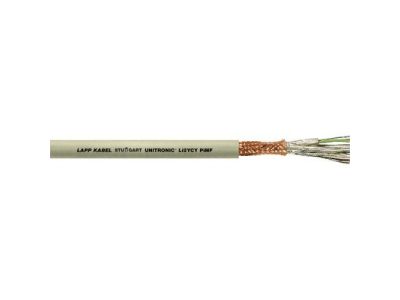

Przewód sterowniczy UNITRONIC® Li2YCY PiMF 3×2×0,5 (nr kat. 0034061) to giętki przewód przeznaczony do transmisji danych i sygnałów o niskiej częstotliwości. Dzięki budowie z trzema parami żył o przekroju 0,5 mm² oraz pełnemu ekranowaniu (PiMF) zapewnia odporność na zakłócenia elektromagnetyczne (EMC), a izolacja o niskiej pojemności umożliwia niezawodną transmisję na długich dystansach. Kod barwny żył zgodny z DIN 47100 ułatwia szybką identyfikację par w trakcie instalacji.

• Budowa 3×2×0,5 mm²: trzy pary żył umożliwiają prowadzenie wielu sygnałów jednocześnie w jednej linii sterowniczej, redukując liczbę przewodów.
• Ekranowanie (PiMF): skutecznie tłumi zakłócenia elektromagnetyczne, co jest kluczowe w środowiskach przemysłowych i zapewnia stabilną transmisję danych.
• Izolacja o niskiej pojemności: pozwala na przesyłanie sygnałów na długich odcinkach (nawet kilkuset metrów) bez pogorszenia jakości sygnału.
• Oznaczenie żył wg DIN 47100: kod barwny ułatwia jednoznaczną identyfikację każdej pary podczas montażu, skracając czas instalacji.
• Giętka konstrukcja PVC: ułatwia układanie w korytkach kablowych, rurach oraz w ciasnych przestrzeniach szaf sterowniczych, przy jednoczesnej odporności na sporadyczne ruchy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Kod barwny żył jest zgodny z normą DIN 47100. Przewód przeznaczony do pracy w pomieszczeniach suchych i wilgotnych. Wszelkie szczegółowe dane techniczne należy sprawdzić w dokumentacji producenta.

Zastosowanie

Przewód UNITRONIC Li2YCY PiMF znajduje zastosowanie w obwodach sterowniczych, regulacyjnych i pomiarowych, szczególnie w środowiskach wymagających kompatybilności elektromagnetycznej (EMC). Przeznaczony do instalacji wewnątrz pomieszczeń suchych i wilgotnych.

• Transmisja sygnałów sterujących i danych w maszynach przemysłowych oraz liniach produkcyjnych.
• Połączenia w szafach sterowniczych i interfejsach maszyn, gdzie wymagana jest odporność na zakłócenia EMC.
• Systemy pomiarowe i regulacyjne w automatyce budynkowej (BMS) oraz instalacjach HVAC.
• Okablowanie urządzeń narażonych na sporadyczne ruchy, np. w przewodach wiązkowych lub połączeniach ruchomych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód przeznaczony do układania na stałe w suchych i wilgotnych pomieszczeniach – nie stosować na zewnątrz bez dodatkowej ochrony przed UV. Podczas instalacji zachować minimalny promień gięcia zgodnie z dokumentacją techniczną producenta. Nie przeciążać przewodu – obciążenie prądowe należy dobrać do przekroju żył i warunków pracy. W przypadku stosowania w obwodach z częstymi ruchami – zabezpieczyć przewód przed nadmiernym zginaniem.

FAQ

• Czy przewód nadaje się do zastosowań zewnętrznych? Nie – przewód przeznaczony jest do pomieszczeń suchych i wilgotnych. Nie jest odporny na bezpośrednie działanie promieni słonecznych ani warunków atmosferycznych.
• Czy ekranowanie pełni funkcję ochronną (uziemienie ochronne)? Ekran (folia + oplot) służy głównie do tłumienia zakłóceń elektromagnetycznych. W instalacjach wymagających ochrony przeciwporażeniowej należy stosować oddzielną żyłę ochronną (PE). Ekran należy uziemić zgodnie z zaleceniami dokumentacji.
• Jaka jest maksymalna temperatura pracy przewodu? W dostarczonych danych nie podano konkretnej wartości maksymalnej temperatury pracy. Zaleca się stosowanie w typowych warunkach przemysłowych w temperaturze otoczenia do 50°C (szacunkowo). Dokładne dane znajdują się w karcie katalogowej producenta.
