Przewód sterowniczy UNITRONIC LI2YCY PIMF 10x2x0,22 BĘBEN | 0034044 Lapp Kabel

Opis i Kluczowe Cechy

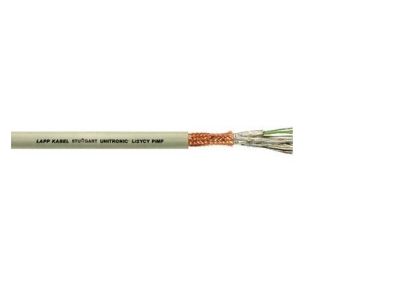

Przewód sterowniczy UNITRONIC Li2YCY PiMF o symbolu 0034044 to ekranowany kabel giętki przeznaczony do transmisji danych i sygnałów w zakresie niskiej częstotliwości. Konstrukcja 10 par żył (20 żył) o przekroju 0,22 mm² umożliwia jednoczesne prowadzenie wielu sygnałów, co oszczędza miejsce i upraszcza okablowanie. Ekranowanie PIMF zapewnia odporność na zakłócenia elektromagnetyczne, a niska pojemność izolacji pozwala na długie trasy transmisji bez degradacji sygnału.

• 10 par (20 żył) o przekroju 0,22 mm²: możliwość równoległego przesyłania wielu sygnałów sterujących, pomiarowych i danych – oszczędność miejsca i łatwiejsze zarządzanie okablowaniem.
• Ekranowanie PIMF: skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC) – stabilna transmisja w środowiskach przemysłowych, redukcja ryzyka błędów sygnału.
• Izolacja żył o niskiej pojemności: umożliwia prowadzenie długich ścieżek transmisji bez utraty jakości sygnału – idealne do rozległych instalacji sterowniczych.
• Oznaczenie żył zgodne z kodem barwnym DIN 47100: jednoznaczna identyfikacja każdej żyły ułatwia montaż, podłączenie i późniejszy serwis.
• Giętka konstrukcja: ułatwia układanie w ciasnych przestrzeniach szaf sterowniczych oraz przy sporadycznych ruchach – zwiększa elastyczność aplikacji.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich oraz posiada certyfikat CE. Oznaczenie żył wykonano zgodnie z normą DIN 47100, co zapewnia jednoznaczną identyfikację przewodów.

Zastosowanie

Uniwersalny przewód sterowniczy do transmisji danych i sygnałów w zakresie niskiej częstotliwości. Sprawdza się w obwodach sterowania, regulacji i pomiarów, szczególnie w środowiskach wymagających kompatybilności elektromagnetycznej (EMC).

• Sterowanie i sygnalizacja w maszynach przemysłowych oraz liniach produkcyjnych.
• Transmisja sygnałów pomiarowych z czujników do regulatorów PLC.
• Połączenia wewnątrz szaf sterowniczych i rozdzielnic.
• Instalacje w pomieszczeniach suchych i wilgotnych, przy sporadycznych ruchach przewodu.

Wskazówki Montażowe

Montaż i podłączenie przewodu powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować odpowiednie końcówki i narzędzia do zaciskania. Promień gięcia oraz maksymalne siły ciągnące – zgodnie z dokumentacją producenta. Przewód przeznaczony do układania na stałe lub przy sporadycznym ruchu – unikać dynamicznych, ciągłych przeciążeń.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód jest przeznaczony do pomieszczeń suchych i wilgotnych. Do instalacji zewnętrznych wymaga dodatkowej ochrony przed warunkami atmosferycznymi (np. rury osłonowe).
• Jakie jest maksymalne napięcie robocze? W dostępnych danych producenta nie podano wartości znamionowej napięcia. Przed zastosowaniem należy sprawdzić pełną kartę katalogową lub skontaktować się z producentem.
• Czy przewód jest odporny na oleje lub chemikalia? W danych nie ma informacji o odporności na oleje i substancje chemiczne. Zaleca się stosowanie w suchych i wilgotnych pomieszczeniach przemysłowych, unikając bezpośredniego kontaktu z agresywnymi mediami.
