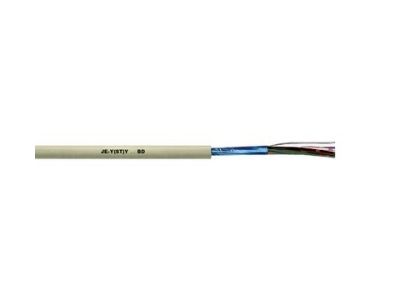

Przewód sterowniczy UNITRONIC JE-Y(ST)Y...BD 4x2x0,8 BĘBEN | 0034191 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC JE-Y(ST)Y...BD 4x2x0,8 (symbol 0034191) to wysokiej jakości ekranowany kabel instalacyjny, zaprojektowany do transmisji sygnałów w obwodach sterowniczych, regulacyjnych i pomiarowych. Posiada 4 pary żył skręconych (TP) o przekroju 2x0,8 mm², co zapewnia niskie tłumienie i wysoką odporność na zakłócenia elektromagnetyczne. Giętka konstrukcja ułatwia układanie, a kompaktowa budowa umożliwia montaż nawet w wąskich przestrzeniach. Przewód spełnia normę VDE 0815, posiada klasyfikację ogniową zgodną z CPR (BauPVO).

• 4 pary żył 2x0,8 mm²: Zapewniają wysoką integralność sygnału przy transmisji danych i sygnałów niskiej częstotliwości w aplikacjach sterowniczych.
• Ekranowanie: Cienka folia aluminiowa i oplot miedziany chronią przed zakłóceniami elektromagnetycznymi, co jest kluczowe w przemysłowych środowiskach sterowania.
• Giętka konstrukcja: Umożliwia łatwe układanie w instalacjach maszyn i urządzeń, nawet w miejscach o ograniczonej przestrzeni.
• Kompaktowa średnica zewnętrzna: Pomimo dużej liczby żył, przewód utrzymuje niewielką średnicę, co upraszcza montaż w rurach instalacyjnych i na tynku.
• Zgodność z VDE 0815: Spełnia europejskie standardy jakości i bezpieczeństwa dla przewodów instalacyjnych, z klasyfikacją ogniową CPR.

Zgodność z Normami

Przewód spełnia wymagania normy VDE 0815 oraz dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji ogniowej wyrobów budowlanych. Posiada oznaczenie CE i jest przeznaczony do stosowania w suchych oraz wilgotnych pomieszczeniach wewnętrznych.

Zastosowanie

Przewód UNITRONIC JE-Y(ST)Y...BD 4x2x0,8 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i budynkowych, gdzie wymagana jest niezawodna transmisja sygnałów.

• Obwody sterownicze i regulacyjne w maszynach przemysłowych (np. napędy, sensory, PLC).
• Transmisja sygnałów niskiej częstotliwości w systemach automatyki budynkowej (np. klimatyzacja, oświetlenie).
• Połączenia w gniazdach interfejsowych maszyn, gdzie wymagana jest odporność na zakłócenia EMI.
• Instalacje nieruchome i zabezpieczone w rurach instalacyjnych, na lub pod tynkiem w obiektach suchych i wilgotnych.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Podczas układania unikać ostrych zagięć – minimalny promień gięcia powinien wynosić co najmniej 10-krotność średnicy zewnętrznej przewodu. Żyły powinny być odpowiednio dobrane do obciążenia prądowego i podłączone z zachowaniem polaryzacji. W przypadku prowadzenia przewodu w rurach instalacyjnych, średnica rury powinna być co najmniej 1,5-krotnością średnicy zewnętrznej kabla. Przewód należy prowadzić z dala od źródeł ciepła i urządzeń generujących silne pola elektromagnetyczne.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód jest przeznaczony do stosowania w suchych i wilgotnych pomieszczeniach wewnętrznych. Nie jest zalecany do instalacji na zewnątrz bez dodatkowej ochrony przed czynnikami atmosferycznymi.
• Jakie jest maksymalne napięcie robocze przewodu? Maksymalne napięcie robocze nie zostało określone w danych produktu. Przewód jest klasyfikowany do transmisji sygnałów niskiego napięcia – zaleca się stosowanie zgodnie z przeznaczeniem w obwodach sterowniczych.
• Czy przewód jest odporny na oleje i chemikalia? Dane produktu nie zawierają informacji o odporności na oleje i chemikalia. Należy unikać kontaktu z agresywnymi substancjami, które mogą uszkodzić izolację PVC.
