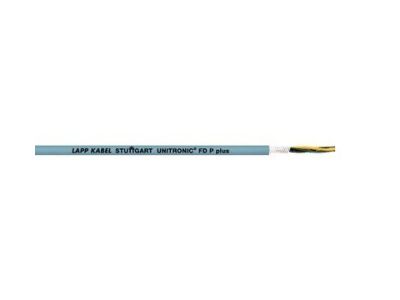

Przewód sterowniczy UNITRONIC FD P plus 4x0,34 KRĄŻEK | 0028669 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC FD P plus 4x0,34 (symbol 0028669) to elastyczny przewód transmisji danych o niskiej częstotliwości, przeznaczony do dynamicznych aplikacji ruchomych. Wykonany z płaszczem zewnętrznym z poliuretanu (PUR), charakteryzuje się wysoką odpornością na oleje, smary i środki chemiczne. Konstrukcja umożliwia ciągłe zginanie w prowadnicach łańcuchowych z dystansem do 100 m, zachowując stabilność elektryczną w zakresie temperatur od -40°C do +80°C. Idealny do systemów sterowania, regulacji i pomiarów w maszynach przemysłowych.

• 4 żyły o przekroju 0,34 mm²: Zapewnia wystarczającą ilość kanałów sygnałowych przy zachowaniu kompaktowej średnicy zewnętrznej, co ułatwia prowadzenie w ciasnych przestrzeniach.
• Płaszcz PUR o wysokiej odporności chemicznej: Chroni przed działaniem olejów mineralnych, smarów i agresywnych mediów, co gwarantuje trwałość w trudnych warunkach przemysłowych.
• Zakres temperatur od -40°C do +80°C: Zachowuje giętkość i stabilność mechaniczną zarówno w mrozie, jak i przy wysokich obciążeniach cieplnych.
• Napięcie robocze 1000 V (UL): Spełnia wymagania rynku amerykańskiego, co pozwala na stosowanie w międzynarodowych aplikacjach.
• Kodowanie żył wg DIN 47100: Umożliwia szybką identyfikację i poprawny montaż w systemach sterowania.

Zgodność z Normami

Przewód spełnia międzynarodowe standardy bezpieczeństwa UL/CSA oraz posiada atesty dopuszczające do stosowania w Europie. Konstrukcja zgodna z normami dla przewodów ruchomych w prowadnicach łańcuchowych, z uwzględnieniem temperaturowych i mechanicznych wymagań aplikacyjnych.

Zastosowanie

Przewód UNITRONIC FD P plus 4x0,34 dedykowany jest do dynamicznych systemów sterowania, gdzie wymagana jest wysoka odporność na zużycie mechaniczne i czynniki zewnętrzne.

• Prowadnice łańcuchowe w maszynach CNC, robotach przemysłowych i liniach produkcyjnych – dystans przesuwu do 100 m.
• Systemy automatyki przemysłowej w warunkach narażonych na oleje, smary i zanieczyszczenia.
• Interfejsy maszynowe do transmisji sygnałów sterujących i pomiarowych w surowych środowiskach przemysłowych.
• Aplikacje zewnętrzne w Europie, gdzie wymagana jest odporność na niskie temperatury i warunki atmosferyczne.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przewód należy prowadzić w prowadnicach łańcuchowych z zachowaniem minimalnego promienia gięcia zalecanego przez producenta. Unikać naprężeń mechanicznych w miejscach mocowania oraz styczności z ostrymi krawędziami. Przed podłączeniem sprawdzić kompatybilność elektryczną z systemem (napięcie robocze, przekroje żył). W środowiskach o wysokiej wilgotności lub zapyleniu stosować dodatkowe osłony ochronne.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, przewód jest odpowiedni do stosowania na wolnym powietrzu w Europie, zachowując swoje właściwości w zakresie temperatur od -40°C do +80°C.
• Jakie certyfikaty posiada przewód? Posiada certyfikat UL/CSA oraz atesty europejskie, co pozwala na stosowanie w systemach przemysłowych na różnych rynkach.
• Jaki jest zalecany promień gięcia przewodu? Dokładna wartość nie została podana w danych produktu – należy postępować zgodnie z wytycznymi producenta w dokumentacji technicznej.
