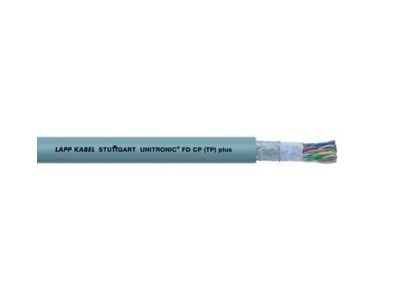

Przewód sterowniczy UNITRONIC FD CP(TP)plus A5x2x0,5 KRĄŻEK | 11139524 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC FD CP(TP)plus A5x2x0,5 w formie krążka to zaawansowane rozwiązanie do transmisji danych i sygnałów niskiej częstotliwości w dynamicznych aplikacjach przemysłowych. Wykonany z płaszczem zewnętrznym z poliuretanu (PUR), charakteryzuje się wyjątkową odpornością na oleje mineralne, środki chemiczne i ekstremalne warunki środowiskowe. Konstrukcja z 5 parami żył o przekroju 0,5 mm² z ekranowaniem miedzianym o wysokim stopniu pokrycia zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi (EMC) i stabilną transmisję sygnałów.

• 5 par żył 0,5 mm² z kodem barwnym DIN 47100: Umożliwiają jednoznaczną identyfikację żył i uproszczenie montażu w złożonych instalacjach przemysłowych.
• Płaszcz zewnętrzny PUR: Odporny na oleje, smary, środki chemiczne i przetarcia – idealny do pracy w trudnych warunkach przemysłowych, w tym w środowiskach oleistych i wilgotnych.
• Ekranowanie miedzianym oplotem: Wysoki stopień pokrycia ekranem chroni sygnały przed zakłóceniami elektromagnetycznymi, zapewniając niezawodną transmisję danych w aplikacjach wrażliwych na EMC.
• Zakres temperatury od -40°C do +80°C: Zachowuje giętkość i funkcjonalność w ekstremalnych warunkach, nawet w mrozie lub podczas intensywnej eksploatacji.
• Konstrukcja do prowadnic łańcuchowych: Przeznaczony do ruchomych części maszyn i robotów przemysłowych – elastyczne i ciągłe zginanie bez uszkodzeń.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa oraz kompatybilności elektromagnetycznej. Posiada atest UL, co umożliwia jego stosowanie na rynku północnoamerykańskim. Zgodny z dyrektywami Unii Europejskiej i wyposażony w oznaczenie CE.

Zastosowanie

Przewód sterowniczy UNITRONIC FD CP(TP)plus A5x2x0,5 dedykowany jest do transmisji danych i sygnałów w niskiej częstotliwości, gdzie wymagana jest wysoka niezawodność i odporność na zakłócenia.

• Interfejsy maszyn i urządzeń przemysłowych – do transmisji sygnałów sterujących i pomiarowych w zautomatyzowanych liniach produkcyjnych.
• Prowadnice łańcuchowe w robotach przemysłowych – elastyczne i trwałe połączenia w ruchomych częściach maszyn.
• Środowiska przemysłowe o podwyższonym ryzyku zakłóceń EMC – np. blisko falowników, silników elektrycznych lub innych źródeł silnych pól elektromagnetycznych.
• Zastosowania zewnętrzne w Europie – odporny na warunki atmosferyczne, promieniowanie UV i zmienne temperatury.
• Turbiny wiatrowe – do transmisji sygnałów w aplikacjach skręcających, gdzie wymagana jest wysoka odporność mechaniczna.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich promieni gięcia (minimalny promień gięcia nie został określony w danych – zaleca się stosowanie co najmniej 5-krotności średnicy zewnętrznej przewodu). Unikać naprężeń skręcających i naciągania przewodu. Podczas układania w prowadnicach łańcuchowych należy zapewnić swobodny ruch bez tarcia o elementy konstrukcyjne. Po montażu zaleca się sprawdzenie ciągłości ekranu i izolacji żył. Przewód przechowywać w suchym miejscu, z dala od źródeł ciepła i promieniowania UV.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Tak, płaszcz zewnętrzny z PUR oraz konstrukcja przewodu zapewniają odporność na warunki atmosferyczne, promieniowanie UV i zmienne temperatury – odpowiedni do zastosowań zewnętrznych w Europie.
• Jaki jest maksymalny promień gięcia przewodu? Dokładna wartość nie została określona w danych produktu. Zaleca się stosowanie minimalnego promienia gięcia co najmniej 5-krotności średnicy zewnętrznej przewodu, aby uniknąć uszkodzeń mechanicznych.
• Czy przewód posiada certyfikat UL? Tak, przewód posiada atest UL zgodny z danymi technicznymi, co umożliwia jego stosowanie na rynku północnoamerykańskim.
