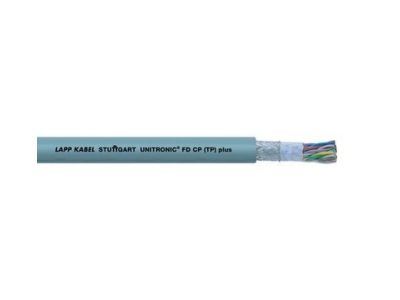

Przewód sterowniczy UNITRONIC FD CP (TP) plus A 10x2x0,75 BĘBEN | 11139534 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy UNITRONIC FD CP (TP) plus A 10x2x0,75 przeznaczony do transmisji danych i sygnałów niskiej częstotliwości to rozwiązanie dla wymagających aplikacji przemysłowych. Ekranowana konstrukcja z parą skręconą (TP) gwarantuje wysoką odporność na zakłócenia elektromagnetyczne, a płaszcz zewnętrzny z poliuretanu (PUR) zapewnia wyjątkową trwałość w trudnych warunkach. Przeznaczony do pracy w temperaturach od -40°C do +80°C, idealny do ruchomych części maszyn, prowadnic łańcuchowych i robotów przemysłowych.

• Ekranowana konstrukcja z parą skręconą (TP): Wysoki stopień ochrony przed zakłóceniami EMC dzięki miedzianemu oplotowi ekranującemu – zapewnia czystą transmisję sygnału w środowiskach przemysłowych.
• Płaszcz zewnętrzny z poliuretanu (PUR): Odporny na działanie olejów mineralnych, smarów, chemikaliów, przetarcia i przecięcia – gwarantuje długotrwałą eksploatację nawet w surowych warunkach.
• Niska temperatura pracy do -40°C: Zachowuje giętkość i elastyczność w mroźnych warunkach – odpowiedni do zastosowań zewnętrznych w Europie i w chłodniach przemysłowych.
• Kolorowe żyły zgodne z normą DIN 47100: Ułatwiają identyfikację i montaż w instalacjach wielożyłowych, skracając czas prac konserwacyjnych i serwisowych.
• Certyfikat UL: Pozwala na stosowanie przewodu na rynku północnoamerykańskim, co zwiększa jego uniwersalność w międzynarodowych projektach przemysłowych.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC). Posiada certyfikat UL, co potwierdza zgodność z amerykańskimi standardami bezpieczeństwa. Konstrukcja zgodna z normami DIN i IEC dla przewodów przemysłowych.

Zastosowanie

Przewód UNITRONIC FD CP (TP) plus A 10x2x0,75 znajduje zastosowanie w systemach automatyki przemysłowej, maszynach CNC i urządzeniach wymagających niezawodnej transmisji sygnałów w trudnych warunkach środowiskowych.

• Przemysł maszynowy: połączenia w ruchomych częściach maszyn, prowadnice łańcuchowe i roboty przemysłowe.
• Automatyka budynkowa: instalacje sterowania w systemach wentylacji, klimatyzacji i oświetlenia.
• Energetyka wiatrowa: transmisja sygnałów w turbinach wiatrowych – konstrukcja odporna na skręcanie.
• Środowiska chemiczne: instalacje w zakładach chemicznych i farmaceutycznych, gdzie wymagana jest odporność na agresywne substancje.
• Zastosowania zewnętrzne: instalacje narażone na niskie temperatury i trudne warunki atmosferyczne.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Podczas układania przewodu należy zachować minimalny promień gięcia, aby uniknąć uszkodzeń izolacji. Unikać naprężeń skręcających w miejscach stałego zginania. Przewód należy prowadzić w sposób uniemożliwiający przetarcia i przecięcia – szczególnie w obszarach narażonych na kontakt z ruchomymi elementami maszyn. Przed podłączeniem sprawdzić kolorystykę żył zgodnie z normą DIN 47100. W przypadku pracy w środowiskach o wysokiej wilgotności zaleca się stosowanie dodatkowych osłon przeciw wilgoci.

FAQ

• Czy przewód nadaje się do pracy z sygnałami cyfrowymi? Przeznaczony jest głównie do transmisji sygnałów niskiej częstotliwości, ale dzięki niskiej pojemności żył i ekranowaniu może być stosowany także w niektórych aplikacjach cyfrowych o niższych częstotliwościach.
• Jaki jest maksymalny promień gięcia przewodu? Konstrukcja przewodu pozwala na zginanie z minimalnym promieniem równym 10-krotności średnicy zewnętrznej – zaleca się stosowanie prowadnic i osłon chroniących przed nadmiernym zginaniem.
• Czy przewód można stosować w instalacjach stałych? Tak, nadaje się zarówno do instalacji ruchomych (np. roboty przemysłowe), jak i stałych, pod warunkiem przestrzegania minimalnego promienia gięcia i unikania naprężeń mechanicznych.
