Przewód sterowniczy UNITRONIC BUS PB YY 1x2x0,64 BĘBEN | 2170236 Lapp Kabel

Opis i Kluczowe Cechy

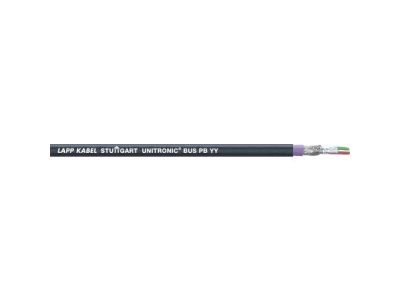

Przewód sterowniczy UNITRONIC BUS PB YY 1x2x0,64 to kabel magistrali przeznaczony do sieci PROFIBUS DP. Charakteryzuje się impedancją nominalną 150 Ω, co zapewnia dopasowanie sygnałów w standardowych instalacjach. Budowa 1 pary skręconej (2 żyły) o średnicy 0,64 mm w izolacji PVC gwarantuje niezawodną transmisję danych. Kabel jest odporny na promieniowanie UV i warunki atmosferyczne.

• Impedancja nominalna 150 Ω: Zapewnia dopasowanie impedancji w sieciach PROFIBUS, co minimalizuje odbicia sygnałów i poprawia integralność transmisji.
• Budowa 1x2x0,64 (jedna para skręcona, 2 żyły, średnica 0,64 mm): Konstrukcja skrętki redukuje zakłócenia elektromagnetyczne, a odpowiedni przekrój zapewnia niską rezystancję i stabilną komunikację.
• Izolacja PVC, kolor czarny: Wytrzymała izolacja chroni przed uszkodzeniami mechanicznymi i chemicznymi, a czarna barwa zwiększa odporność na promieniowanie UV.
• Odporność na promieniowanie UV i warunki atmosferyczne: Kabel może być stosowany w instalacjach zewnętrznych i wymagających środowiskach przemysłowych bez ryzyka degradacji.
• Zgodność z PROFIBUS DP, FMS oraz FIP: Uniwersalne zastosowanie w różnych protokołach komunikacyjnych, w tym z systemami SIEMENS SIMATIC NET.

Zgodność z Normami

Kabel spełnia wymagania norm DIN 19245 oraz EN 50170, co potwierdza jego przydatność dla sieci PROFIBUS DP. Posiada certyfikację CE.

Zastosowanie

Kabel UNITRONIC BUS PB YY znajduje zastosowanie w systemach automatyki przemysłowej do transmisji danych w sieciach PROFIBUS i FIP.

• Systemy sterowania maszyn i linii produkcyjnych oparte na PROFIBUS DP
• Komunikacja z przekaźnikami, stycznikami i sterownikami PLC w automatyce
• Instalacje w warunkach przemysłowych wymagające odporności na UV i wilgoć (np. na zewnątrz hal produkcyjnych)
• Zastosowania w protokołach FIP oraz PROFIBUS FMS

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy prowadzić kabel zgodnie z zaleceniami producenta, unikając ostrych zagięć i przekroczenia minimalnego promienia gięcia (szczegółowe dane w dokumentacji technicznej). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Zachować odpowiednie odległości od źródeł zakłóceń elektromagnetycznych. Dla zapewnienia ciągłości ekranowania stosować odpowiednie złączki i uziemienie.

FAQ

• Czy kabel nadaje się do sieci PROFIBUS DP? Tak, jest zgodny z normami DIN 19245 i EN 50170, co gwarantuje kompatybilność z większością systemów PROFIBUS DP, w tym z urządzeniami Siemens SIMATIC NET.
• Jaka jest impedancja charakterystyczna kabla? Impedancja nominalna wynosi 150 Ω, co jest standardem dla kabli PROFIBUS DP. Dzięki temu zapewnione jest dopasowanie impedancji i stabilna transmisja danych.
• Czy kabel jest odporny na działanie promieni UV? Tak, kabel został zaprojektowany z myślą o pracy w zmiennych warunkach atmosferycznych i jest odporny na promieniowanie UV, co umożliwia stosowanie go na zewnątrz.
