Przewód sterowniczy UNITRONIC BUS PB FD P A 1x2x0,64 BĘBEN | 2170822 Lapp Kabel

Opis i Kluczowe Cechy

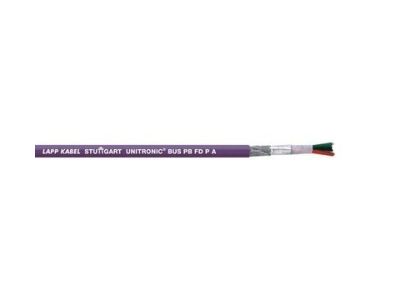

Przewód sterowniczy UNITRONIC® BUS PB FD P A (symbol 2170822) to wysokiej klasy kabel magistrali dedykowany do zastosowań w systemach PROFIBUS DP, PROFIBUS-FMS oraz FIP. Charakteryzuje się impedancją nominalną 150 Ω i płaszczem zewnętrznym z poliuretanu (PUR) w kolorze fioletowym. Przeznaczony do pracy w ruchomych aplikacjach, w tym w prowadnicach łańcuchowych i pętlach zwisających w turbinach wiatrowych.

• Impedancja nominalna 150 Ω: Zapewnia optymalną transmisję sygnałów w sieciach PROFIBUS DP zgodnych z normami DIN 19245 i EN 50170, kompatybilnych z systemami SIEMENS SIMATIC® NET.
• Płaszcz PUR fioletowy: Trwały, odporny na ścieranie i działanie chemikaliów materiał samogasnący i bezhalogenowy – bezpieczny dla środowiska i personelu.
• Elastyczność i odporność na skręcanie: Przeznaczony do aplikacji z ruchomymi elementami, takich jak prowadnice łańcuchowe, gwarantując niezawodność nawet przy częstych cyklicznych obciążeniach.
• Zgodność z cUL: Spełnia surowe standardy amerykańskie i kanadyjskie, co umożliwia stosowanie w międzynarodowych instalacjach przemysłowych.
• Uniwersalne zastosowanie: Kompatybilny z PROFIBUS DP, PROFIBUS-FMS i FIP – elastyczne rozwiązanie dla różnych protokołów przemysłowych.

Zgodność z Normami

Przewód spełnia wymagania norm DIN 19245 (PROFIBUS DP), EN 50170 oraz posiada certyfikację cUL. Płaszcz zewnętrzny z poliuretanu spełnia kryteria samogasności i bezhalogenowości, zgodnie z dyrektywami unijnymi i amerykańskimi standardami przemysłowymi.

Zastosowanie

Przewód UNITRONIC® BUS PB FD P A 1x2x0,64 znajduje zastosowanie w zaawansowanych systemach automatyki przemysłowej, wymagających przesyłu danych z wysoką niezawodnością i odpornością mechaniczną.

• Sieci PROFIBUS DP w maszynach przemysłowych i liniach produkcyjnych.
• Systemy FIP i PROFIBUS-FMS w aplikacjach automatyki budynkowej i przemysłowej.
• Prowadnice łańcuchowe i ruchome elementy maszyn, w tym turbiny wiatrowe – aplikacje z cyklicznym skręcaniem przewodu.
• Instalacje w trudnych warunkach środowiskowych, narażone na działanie olejów, smarów i innych substancji chemicznych.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Należy zachować minimalny promień gięcia, aby uniknąć uszkodzeń izolacji. Podczas układania w prowadnicach łańcuchowych należy zapewnić odpowiednie napięcie i podparcie, aby zminimalizować naprężenia mechaniczne. Przed podłączeniem do sieci należy sprawdzić zgodność impedancji z wymaganiami systemu. Zaleca się stosowanie dedykowanych osprzętów montażowych i złącz zgodnych z PROFIBUS.

FAQ

• Czy przewód nadaje się do pracy w turbinach wiatrowych? Tak, przewód jest zaprojektowany do aplikacji z ruchomymi elementami, w tym do pracy w pętlach zwisających w turbinach wiatrowych (WTG), dzięki wysokiej elastyczności i odporności na skręcanie.
• Jaki jest zakres temperatur pracy? Dokładny zakres nie został podany w danych produktu. Zazwyczaj przewody PUR przeznaczone są do pracy w temperaturach od -40°C do +80°C, jednak zaleca się weryfikację w dokumentacji technicznej.
• Czy przewód można stosować w instalacjach zewnętrznych? Tak, płaszcz PUR oferuje dobrą odporność na warunki atmosferyczne, jednak zaleca się stosowanie dodatkowej osłony mechanicznej w miejscach narażonych na bezpośrednie działanie UV lub wilgoci.
