Przewód sterowniczy UNITRONIC BUS LD 3x2x0,22 Bęben | 2170205 Lapp Kabel

Opis i Kluczowe Cechy

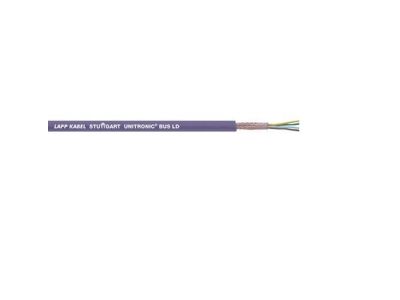

Przewód sterowniczy UNITRONIC BUS LD 3x2x0,22 (symbol 2170205) to specjalistyczny kabel magistrali przeznaczony do systemów BUS, w tym Modbus, SUCOnet P, Modulink P oraz VariNet-P. Zaprojektowany do połączeń nieruchomych, wykonany z giętkiego PVC w kolorze fioletowym, zapewnia maksymalne ekranowanie elektromagnetyczne. Idealny do aplikacji stacjonarnych w suchych i wilgotnych pomieszczeniach przemysłowych.

• Konstrukcja 3x2x0,22 mm²: Trzy pary żył o przekroju 0,22 mm² w ekranie, co gwarantuje wysoką odporność na zakłócenia i niezawodną transmisję sygnałów w systemach BUS.
• Maksymalne ekranowanie elektromagnetyczne: Ochrona przed zakłóceniami zewnętrznymi, kluczowa dla stabilnej komunikacji w sieciach przemysłowych.
• Giętkie PVC w kolorze fioletowym: Ułatwia układanie i montaż w instalacjach, a jednolity kolor ułatwia identyfikację kabla w rozdzielnicach.
• Odporność na suche i wilgotne środowiska: Spełnia wymagania instalacji w warunkach o podwyższonej wilgotności, bez utraty parametrów transmisyjnych.
• Zastosowanie w systemach BUS: Kompatybilny z magistralami RS485/RS422, co pozwala na integrację z szeroką gamą urządzeń automatyki przemysłowej.

Zgodność z Normami

Przewód UNITRONIC BUS LD spełnia wymogi europejskiej normy EN 50288-7 dla kabli magistralnych oraz posiada certyfikację CE. Zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co potwierdza jego przydatność w zastosowaniach przemysłowych.

Zastosowanie

Przewód UNITRONIC BUS LD 3x2x0,22 to kluczowy element w instalacjach automatyki przemysłowej, gdzie wymagana jest niezawodna transmisja danych w systemach magistralnych.

• Połączenia w sieciach Modbus, SUCOnet P, Modulink P oraz VariNet-P w sterownikach PLC i systemach wizualizacji.
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych, w tym w halach produkcyjnych i maszynach.
• Transmisja sygnałów cyfrowych w aplikacjach przemysłowych wymagających wysokiej odporności na zakłócenia.
• Sterowanie i monitorowanie urządzeń w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Zachować odpowiedni promień gięcia kabla (min. 10-krotność średnicy zewnętrznej) podczas układania, aby uniknąć uszkodzeń izolacji. Końcówki żył należy odpowiednio przygotować i połączyć zgodnie z dokumentacją systemu BUS. Ekran kabla należy uziemić w jednym punkcie, aby zapewnić skuteczne odprowadzanie zakłóceń.

FAQ

• Do jakich systemów BUS nadaje się ten przewód? Przewód UNITRONIC BUS LD 3x2x0,22 jest kompatybilny z systemami takimi jak Modbus, SUCOnet P, Modulink P oraz VariNet-P, a także innymi magistralami opartymi na standardach RS485/RS422.
• Jaka jest maksymalna odległość transmisji sygnału? Dokładne parametry dotyczące maksymalnej odległości nie zostały podane w danych produktu. Zaleca się sprawdzenie dokumentacji systemu BUS lub konsultację z producentem urządzenia.
• Czy przewód nadaje się do stosowania na zewnątrz? Przewód jest przeznaczony do stosowania w suchych i wilgotnych pomieszczeniach. Nie posiada stopnia ochrony IP, dlatego nie zaleca się jego stosowania na zewnątrz bez dodatkowej ochrony przed czynnikami atmosferycznymi.
