Przewód sterowniczy UNITRONIC BUS L2/FIP 1x2x0,64 fioletowy BĘBEN | 2170220 Lapp Kabel

Opis i Kluczowe Cechy

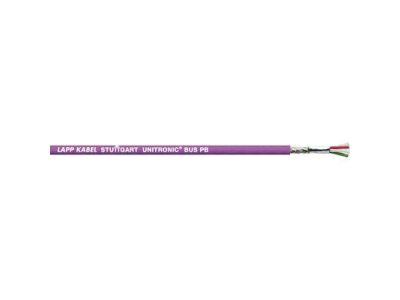

Kabel magistrali UNITRONIC BUS L2/FIP 1x2x0,64 (symbol 2170220) przeznaczony do stacjonarnych instalacji systemów PROFIBUS DP. Dzięki charakterystycznej impedancji 150 Ω zapewnia dopasowanie impedancyjne w standardowych sieciach magistralnych, co przekłada się na stabilną transmisję sygnałów i minimalizację odbić. Konstrukcja 1 pary o przekroju 0,64 mm² oraz pełne ekranowanie elektromagnetyczne gwarantują odporność na zakłócenia w trudnych warunkach przemysłowych. Kabel o średnicy zewnętrznej 8 mm sprawdza się w suchych i wilgotnych pomieszczeniach, a jego płaszcz PVC nie podtrzymuje płomienia zgodnie z IEC 60332-1-2.

• Charakterystyczna impedancja 150 Ω: zapewnia dopasowanie do sieci PROFIBUS DP, co minimalizuje tłumienie i straty sygnału w długich liniach.
• 1 para 2×0,64 mm² (żyła 0,64 mm): optymalna dla transmisji danych w standardzie RS-485, umożliwia pracę z prędkościami do 12 Mbit/s przy odpowiednim skrętce.
• Ekranowanie elektromagnetyczne: skuteczna ochrona przed zakłóceniami zewnętrznymi (EMC), niezbędna w środowiskach z silnymi polami magnetycznymi (falowniki, silniki).
• Niepodtrzymywanie płomieni (IEC 60332-1-2): zwiększa bezpieczeństwo pożarowe w instalacjach, ograniczając rozprzestrzenianie się ognia wzdłuż kabla.
• Średnica zewnętrzna 8 mm: umożliwia elastyczne prowadzenie w wiązkach i korytkach kablowych, zachowując odporność na zginanie przy zachowaniu minimalnych promieni gięcia.

Zgodność z Normami

Kabel spełnia wymagania normy IEC 60332-1-2 w zakresie niepodtrzymywania płomienia. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla kabli magistralnych PROFIBUS DP i oznaczony certyfikatem CE. Produkt przeznaczony do użytku przemysłowego w aplikacjach stacjonarnych.

Zastosowanie

Kabel UNITRONIC BUS L2/FIP dedykowany jest do budowy sieci komunikacyjnych w automatyce przemysłowej i budynkowej. Sprawdza się we wszystkich instalacjach wymagających niezawodnej transmisji danych przy zachowaniu wysokiej odporności na zakłócenia.

• Okablowanie stacjonarnych węzłów sieci PROFIBUS DP w szafach sterowniczych i rozdzielnicach.
• Połączenie między sterownikami PLC, układami sterowania napędów oraz zdalnymi modułami wejść/wyjść.
• Transmisja sygnałów pomiarowych i sterujących w systemach monitorowania procesów (SCADA, DCS).
• Instalacje w suchych i wilgotnych pomieszczeniach przemysłowych, gdzie wymagane jest ekranowanie EMC.

Wskazówki Montażowe

Kabel należy instalować zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami instalacyjnymi (np. HD 60364). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w całej instalacji. Montaż i przyłączanie złączy powinien wykonywać wyłącznie personel z odpowiednimi uprawnieniami SEP. Podczas układania należy zachować minimalny promień gięcia kabla (zgodny z kartą katalogową) oraz unikać ostrych krawędzi mogących uszkodzić płaszcz. Ekran należy uziemić zgodnie z zaleceniami – w przypadku PROFIBUS DP typowo jednostronnie.

FAQ

• Jaka jest impedancja charakterystyczna tego przewodu? Kabel UNITRONIC BUS L2/FIP 1x2x0,64 ma impedancję nominalną 150 Ω, co jest standardem dla magistrali PROFIBUS DP.
• Czy przewód posiada ekran ochronny? Tak, kabel jest wyposażony w pleciony ekran elektromagnetyczny, który zapewnia tłumienie zakłóceń do poziomu wymaganego w aplikacjach przemysłowych.
• Czy ten wariant jest odporny na promieniowanie UV? Wariant o symbolu 2170220 nie posiada deklarowanej odporności na UV. Odporne na działanie promieniowania UV są elementy o numerach 2170233, 2170333, 2170820, 2170824, 2170826 – należy je dobrać w przypadku instalacji zewnętrznych.
