Przewód sterowniczy UNITRONIC BUS CAN UL/CSA 2x2x0,34 BĘBEN | 2170264 Lapp Kabel

Opis i Kluczowe Cechy

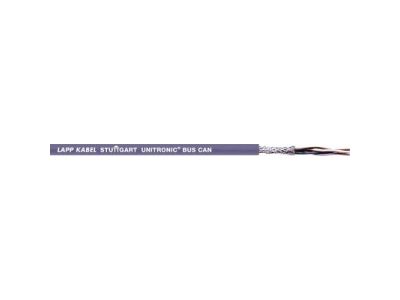

Przewód sterowniczy UNITRONIC® BUS CAN 2x2x0,34 (symbol 2170264) to wysokiej jakości kabel magistralny zaprojektowany do transmisji danych w sieciach CAN i CAN FD. Charakteryzuje się impedancją nominalną 120Ω, co gwarantuje stabilność sygnału na dłuższych dystansach. Przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych (bez obciążeń rozciągających), znajduje zastosowanie w suchych i wilgotnych środowiskach. Płaszcz zewnętrzny z PVC zapewnia odporność na działanie kwasów, zasad oraz ograniczoną odporność na oleje, a ekran z plecionki miedzianej (F/UTP) chroni przed zakłóceniami elektromagnetycznymi.

• Impedancja 120Ω: Zapewnia kompatybilność z sieciami CAN i CAN FD, minimalizując straty sygnału na długich odcinkach przewodu.
• Ekranowanie F/UTP (plecionka miedziana): Wysoki stopień pokrycia ekranu skutecznie blokuje zakłócenia elektromagnetyczne, gwarantując niezawodną transmisję danych.
• Przekrój 2x2x0,34 mm²: Odpowiednia grubość żył zapewnia niską rezystancję, co przekłada się na stabilność połączenia w sieciach magistralnych.
• Certyfikaty UL/CSA: Pozwalają na stosowanie przewodu na rynkach północnoamerykańskich, zgodnie z rygorystycznymi standardami bezpieczeństwa.
• Odporność na środowisko: Przewód przeznaczony do pracy w suchych i wilgotnych pomieszczeniach, z płaszczem PVC odpornym na działanie chemikaliów (kwasów, zasad) i ograniczoną odpornością na oleje.

Zgodność z Normami

Przewód spełnia wymagania norm UL (Underwriters Laboratories) i CSA (Canadian Standards Association) dotyczące bezpieczeństwa oraz kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z międzynarodowymi standardami dla magistral przemysłowych, w tym CAN i CAN FD.

Zastosowanie

Przewód UNITRONIC® BUS CAN 2x2x0,34 to rozwiązanie dla instalacji wymagających niezawodnej transmisji danych w środowiskach przemysłowych i automatyce.

• Sieci CAN i CAN FD w maszynach przemysłowych – np. w robotyce, napędach, systemach sterowania.
• Połączenia magistrali w układach automatyki budynkowej (BMS).
• Systemy monitoringu i kontroli procesów przemysłowych.
• Zastosowania w suchych i wilgotnych środowiskach, gdzie wymagana jest odporność na działanie czynników chemicznych.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Podczas układania kabla należy unikać ostrych zagięć oraz naprężeń mechanicznych, szczególnie w miejscach narażonych na ruch. Przewód należy prowadzić wzdłuż tras kablowych z zachowaniem odpowiednich promieni gięcia (zgodnie z dokumentacją techniczną). Ekran należy uziemić zgodnie z obowiązującymi zasadami EMC. Przed podłączeniem sprawdzić integralność izolacji i ekranu. Przechowywać w suchym miejscu, z dala od źródeł ciepła i substancji chemicznych.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przeznaczony jest do suchych i wilgotnych środowisk wewnętrznych. W przypadku zastosowań zewnętrznych zaleca się dodatkową ochronę mechaniczną, np. w postaci rur lub korytek kablowych.
• Jaki jest zakres temperatur pracy przewodu? Dokładny zakres nie został podany w danych produktu – sprawdź kartę katalogową lub etykietę na przewodzie.
• Czy przewód można stosować do połączeń ruchomych? Tak, ale wyłącznie w warunkach sporadycznych ruchów bez obciążeń rozciągających. Dla ciągłych ruchów zalecane są specjalistyczne przewody o większej elastyczności.
