Przewód sterowniczy UNITRONIC BUS CAN FD P 2x2x0,34 KRĄŻEK | 2170276 Lapp Kabel

Opis i Kluczowe Cechy

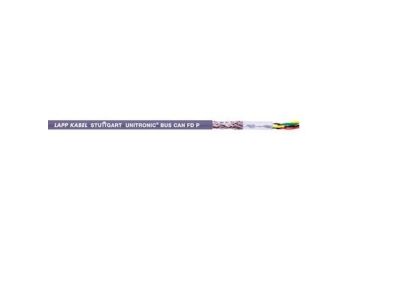

Przewód sterowniczy UNITRONIC BUS CAN FD P (symbol 2170276) o strukturze 2x2x0,34 mm² to specjalistyczny kabel magistrali CAN FD przeznaczony do aplikacji wymagających bardzo giętkiego okablowania. Posiada impedancję nominalną 120 Ω, co gwarantuje stabilną transmisję sygnałów w sieciach CAN. Osłona zewnętrzna PUR oraz fioletowy kolor ułatwiają identyfikację i zapewniają odporność na ścieranie. Średnica zewnętrzna 9,6 mm czyni go odpowiednim do prowadnic łańcuchowych.

• Budowa 2x2x0,34 mm²: Zapewnia wysoką elastyczność przy zachowaniu odpowiedniego przekroju żył sygnałowych i zasilających.
• Impedancja nominalna 120 Ω: Optymalna dla protokołów CAN FD, minimalizuje zakłócenia i odbicia sygnału.
• Płaszcz zewnętrzny PUR: Charakteryzuje się wysoką odpornością na oleje, ścieranie i warunki przemysłowe, wydłużając żywotność kabla.
• Kolor fioletowy: Ułatwia szybką identyfikację i organizację okablowania w szafach sterowniczych i maszynach przemysłowych.
• Przeznaczony do prowadnic łańcuchowych: Specjalna konstrukcja umożliwia wielokrotne zginanie bez uszkodzeń, co jest kluczowe w ruchomych aplikacjach.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich i amerykańskich (UL), posiada certyfikację cUL. Jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Zastosowane materiały i konstrukcja spełniają wymogi dla kabli magistralnych CAN FD w środowiskach przemysłowych.

Zastosowanie

Przewód UNITRONIC BUS CAN FD P 2x2x0,34 znajduje zastosowanie w przemysłowych sieciach magistralnych CAN FD, gdzie wymagana jest wysoka elastyczność i odporność na warunki pracy.

• Połączenia w ruchomych częściach maszyn i urządzeń przemysłowych (np. roboty, transportery łańcuchowe).
• Okablowanie w szafach sterowniczych i rozdzielnicach, gdzie przestrzeń jest ograniczona a organizacja kabli ma kluczowe znaczenie.
• Systemy automatyki i sterowania, gdzie wymagana jest niezawodna transmisja danych z wykorzystaniem protokołu CAN FD.
• Aplikacje w środowiskach narażonych na kontakt z olejami, smarami lub innymi substancjami chemicznymi.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Podczas układania zwrócić uwagę na promień gięcia – nie powinien on być mniejszy niż 10-krotna średnica zewnętrzna kabla. Unikać skręcania i szarpania kabla. Połączenia lutowane lub zaciskane powinny być wykonane zgodnie z zaleceniami producenta kabla. Przewód należy prowadzić w taki sposób, aby zminimalizować naprężenia mechaniczne, szczególnie w miejscach mocowania do prowadnic łańcuchowych.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód posiada certyfikację cUL, co wskazuje na jego przydatność w aplikacjach przemysłowych, ale stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych lub osłoniętych środowiskach.
• Jakie złącza są zalecane do tego kabla? Złącza powinny być dobierane pod kątem impedancji 120 Ω i maksymalnego przekroju 0,34 mm². Zalecane są złącza wtykowe typu RJ45, M12 lub specjalistyczne złącza CAN.
• Jaka jest maksymalna temperatura pracy kabla? Dokładna wartość nie została określona w danych produktu. Typowe zakresy dla kabli PUR to od -40°C do +80°C, ale weryfikację należy przeprowadzić na podstawie dokumentacji technicznej.
