Przewód sterowniczy UNITRONIC BUS ASI (G) 2x1,5 żółty | 2170228 Lapp Kabel

Opis i Kluczowe Cechy

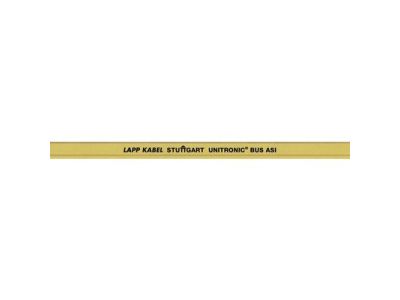

Kabel magistrali UNITRONIC BUS ASI (G) 2x1,5 żółty (numer katalogowy 2170228) to bezhalogenowy przewód sterowniczy przeznaczony do sieci AS-Interface. Dzięki płaskiej budowie i przekrojowi żył 2×1,5 mm² zapewnia niezawodne połączenie zasilania i transmisji danych w instalacjach przemysłowych. Wersja gumowa (G) gwarantuje bezwonną i bezpieczną pracę w pomieszczeniach zamkniętych, a żółty kolor płaszcza ułatwia identyfikację magistrali.

• Bezhalogenowy (LSZH): minimalizuje emisję toksycznych gazów podczas pożaru, zwiększając bezpieczeństwo ludzi i sprzętu w budynkach użyteczności publicznej oraz obiektach przemysłowych.
• Przekrój 2×1,5 mm²: zapewnia odpowiednią nośność prądową dla równoczesnego zasilania i komunikacji w standardowych sieciach AS-Interface, ograniczając spadki napięcia na dłuższych odcinkach.
• Kształt płaski: ułatwia układanie w korytkach kablowych, na szynach i w wąskich kanałach, oszczędzając miejsce w rozdzielnicach i szafach sterowniczych.
• Zakres temperatur pracy –40 °C do 85 °C: umożliwia stosowanie kabla w trudnych warunkach środowiskowych, zarówno w halach produkcyjnych, jak i na zewnątrz w strefach o umiarkowanym klimacie.
• Geometryczne kodowanie żył: chroni przed pomyłką biegunów podczas montażu, co skraca czas instalacji i eliminuje ryzyko błędnego okablowania magistrali.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zgodny z międzynarodowymi standardami dla kabli sterowniczych stosowanych w przemyśle, w tym z wymaganiami dotyczącymi emisji dymu i halogenów. W przypadku wersji gumowej (G) potwierdzono bezhalogenowość zgodną z normą LSZH.

Zastosowanie

Kabel UNITRONIC BUS ASI (G) dedykowany jest do instalacji magistrali AS-Interface w systemach automatyki przemysłowej. Sprawdza się zarówno w połączeniach stacjonarnych, jak i przy sporadycznym, nieciągłym zginaniu bez obciążenia rozciągającego.

• Podłączenie czujników i elementów wykonawczych w rozproszonych systemach I/O.
• Okablowanie szaf sterowniczych, rozdzielnic i puszek przyłączeniowych w sieciach AS-i.
• Aplikacje wymagające przewodów bezhalogenowych – obiekty użyteczności publicznej, szpitale, centra danych.
• Instalacje w środowiskach wilgotnych i narażonych na chłodziwa rozpuszczalne w wodzie (w przypadku wersji TPE; dla wersji gumowej (G) – w warunkach suchych i okresowo wilgotnych).

Wskazówki Montażowe

Montaż kabla powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej magistrali. Kabel układać na gładkich powierzchniach, unikając ostrych krawędzi i narażenia na rozciąganie. Przy zginaniu zachować odpowiednie promienie gięcia – zgodnie z dokumentacją techniczną producenta. Do zakończeń stosować dedykowane końcówki kablowe i zaciski zgodne z przekrojem 1,5 mm². Nie przekraczać obciążenia rozciągającego wskazanego w karcie katalogowej.

FAQ

• Czy kabel UNITRONIC BUS ASI (G) nadaje się do pracy w ruchu ciągłym (przewód giętki)? Nie. Przeznaczony jest do połączeń nieruchomych oraz sporadycznego, nieciągłego i niepowtarzającego się zginania bez obciążenia rozciągającego. Do zastosowań z częstym ruchem zalecane są wersje giętkie.
• W jakiej temperaturze może pracować ten kabel? Zakres temperatur pracy wynosi od –40 °C do +85 °C, co pozwala na stosowanie w typowych warunkach przemysłowych oraz w chłodniach i halach o podwyższonej temperaturze.
• Czy kabel jest odporny na oleje i chemikalia? Wersja gumowa (G) jest bezhalogenowa, ale nie posiada deklarowanej odporności na oleje. W środowiskach z olejami i chłodziwami zalecana jest wersja TPE (oznaczona odpowiednim symbolem). Dla konkretnych zapytań należy sprawdzić kartę katalogową.
