Przewód sterowniczy UNITRONIC 2x2x1 BĘBEN | 0035830 Lapp Kabel

Opis i Kluczowe Cechy

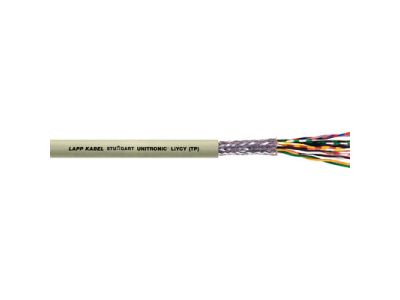

Przewód sterowniczy UNITRONIC® LiYCY (TP) 2x2x1 (numer katalogowy 0035830) marki LAPP to elastyczny kabel ekranowany przeznaczony do transmisji sygnałów i danych o niskiej częstotliwości. Dzięki budowie z dwóch par skręconych (Twisted Pair) o przekroju żył 1 mm² zapewnia dobrą separację obwodów oraz kompaktową średnicę zewnętrzną, co ułatwia prowadzenie w ograniczonych przestrzeniach. Ekran z plecionki miedzianej o wysokim stopniu pokrycia gwarantuje skuteczną odporność na zakłócenia elektromagnetyczne.

• Budowa 2x2x1 (dwie pary skręcone, żyła 1 mm²): umożliwia niezawodną transmisję sygnałów w systemach sterowania i regulacji, przy jednoczesnym zachowaniu małej średnicy zewnętrznej.
• Ekranowanie plecionką miedzianą: zapewnia wysoką odporność na zakłócenia elektromagnetyczne (EMI), co jest kluczowe w środowiskach przemysłowych z dużą liczbą urządzeń elektrycznych.
• Giętka konstrukcja z PVC: ułatwia układanie w ciągach kablowych i na szynach montażowych, nawet przy ograniczonej przestrzeni.
• Odporność na lekkie obciążenia mechaniczne oraz częściowa odporność na olej: sprawia, że przewód nadaje się do eksploatacji w suchych i wilgotnych pomieszczeniach, np. w szafach sterowniczych.
• Kodowanie żył zgodnie z DIN 47100: ułatwia szybką i bezbłędną identyfikację poszczególnych par, co przyspiesza instalację i serwis.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) w zakresie klasyfikacji właściwości przeciwpożarowych (numer artykułu do wyboru na stronie LAPP). Kolorystyka żył zgodna z normą DIN 47100. Kabel posiada certyfikat CE i jest przeznaczony do stosowania zgodnie z europejskimi przepisami instalacyjnymi.

Zastosowanie

Przewód UNITRONIC LiYCY (TP) 2x2x1 został zaprojektowany do przesyłania sygnałów i danych niskiej częstotliwości w aplikacjach przemysłowych oraz biurowych. Sprawdza się szczególnie tam, gdzie wymagana jest wysoka odporność na zakłócenia elektromagnetyczne.

• Systemy komputerowe i elektroniczne urządzenia sterownicze oraz regulacyjne (PLC, przemienniki częstotliwości).
• Połączenia w maszynach biurowych, wagach elektronicznych i urządzeniach pomiarowych.
• Interfejsy maszyn (np. przyłącza czujników, aktuatorów) w środowiskach o umiarkowanych obciążeniach mechanicznych.
• Instalacje w suchych i wilgotnych pomieszczeniach, w szafach sterowniczych i korytach kablowych – do użytku nieruchomego.

Wskazówki Montażowe

Montaż i podłączanie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami elektrycznymi (SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przewód przeznaczony jest do połączeń nieruchomych – nie należy go stosować w aplikacjach wymagających ciągłego ruchu. Przy zaciskaniu końcówek należy stosować odpowiednie narzędzia i momenty dokręcania zgodne z dokumentacją producenta. Średnica zewnętrzna kabla jest kompaktowa, jednak przy prowadzeniu wielu kabli należy uwzględnić współczynnik wypełnienia koryt kablowych.

FAQ

• Czy przewód ma ochronę przed zakłóceniami elektromagnetycznymi? Tak, przewód jest wyposażony w ekran z plecionki miedzianej o wysokim stopniu pokrycia, co zapewnia skuteczną odporność na zakłócenia elektromagnetyczne (EMI).
• Jaki jest stopień ochrony IP przewodu? Producent nie określa stopnia IP dla samego kabla. Przewód nadaje się do instalacji w pomieszczeniach suchych i wilgotnych, ale nie do bezpośredniego zanurzenia ani stałego kontaktu z wodą.
• Czy przewód jest odporny na olej? Płaszcz z PVC jest w pewnym stopniu odporny na działanie oleju, jednak nie jest przeznaczony do ciągłego kontaktu z agresywnymi substancjami chemicznymi. W przypadku wątpliwości należy skonsultować się z producentem.
