Przewód sterowniczy UNITRONIC 20x0,50 250V BĘBEN | 0034620 Lapp Kabel

Opis i Kluczowe Cechy

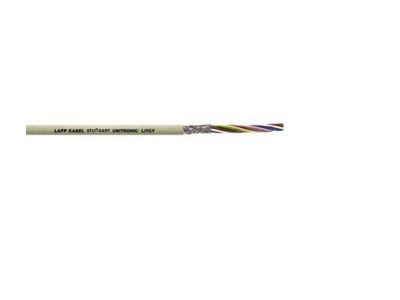

Przewód sterowniczy UNITRONIC LiYCY 20x0,5 mm² (symbol 0034620) od LAPP to ekranowany, giętki kabel do transmisji danych i sygnałów niskiej częstotliwości o napięciu znamionowym 250 V. Dzięki konstrukcji z 20 żyłami o przekroju 0,5 mm² i ekranowaniu z plecionki miedzianej zapewnia niezawodną pracę w systemach sterowania i regulacji, minimalizując ryzyko zakłóceń elektromagnetycznych.

• Budowa 20x0,5 mm²: Duża liczba żył umożliwia jednoczesną transmisję wielu sygnałów, co upraszcza okablowanie i zmniejsza liczbę potrzebnych przewodów.
• Ekranowanie z plecionki miedzianej o wysokim stopniu pokrycia: Skutecznie tłumi zakłócenia elektromagnetyczne (EMI), chroniąc jakość przesyłanych sygnałów w środowiskach przemysłowych.
• Giętka izolacja PVC: Ułatwia układanie w ciasnych przestrzeniach, a kompaktowa konstrukcja minimalizuje średnicę zewnętrzną przy dużej liczbie żył.
• Kod barwny żył zgodny z DIN 47100: Umożliwia szybką identyfikację poszczególnych obwodów podczas montażu i serwisu.
• Odporność na lekkie obciążenia mechaniczne i działanie oleju: Zapewnia trwałość w suchych i wilgotnych pomieszczeniach przemysłowych, gdzie występują niewielkie naprężenia.

Zgodność z Normami

Przewód UNITRONIC LiYCY 20x0,5 mm² spełnia wymagania Dyrektywy UE 305/2011 (BauPVO/CPR) dotyczącej klasyfikacji właściwości przeciwpożarowych wyrobów budowlanych – dokładny numer artykułu z wyborem klasy CPR dostępny na stronie producenta. Oznaczenie żył zgodne z normą DIN 47100. Produkt posiada certyfikację CE.

Zastosowanie

Przewód przeznaczony jest do uniwersalnych połączeń nieruchomych w systemach transmisji danych i sygnałów niskiej częstotliwości. Sprawdza się szczególnie w aplikacjach wymagających odporności na zakłócenia elektromagnetyczne oraz w środowiskach suchych i wilgotnych.

• Systemy komputerowe i urządzenia sterowniczo-regulacyjne (PLC, sterowniki przemysłowe).
• Maszyny biurowe, wagi oraz interfejsy maszyn (np. połączenia z czujnikami i aktuatorami).
• Elektroniczne urządzenia kontrolno-pomiarowe w przemyśle i automatyce budynkowej.
• Uniwersalne okablowanie sygnałowe w szafach sterowniczych i rozdzielnicach – wyłącznie do połączeń nieruchomych.

Wskazówki Montażowe

Montaż oraz podłączanie przewodu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed użyciem należy sprawdzić zgodność napięcia znamionowego (250 V) z wymaganiami instalacji. Przekrój żył (0,5 mm²) dobrać do obciążenia prądowego – nie przekraczać dopuszczalnych wartości. Podczas układania zachować minimalne promienie gięcia zgodne z dokumentacją techniczną producenta, zwłaszcza w miejscach stałego montażu. Przewód przeznaczony wyłącznie do połączeń nieruchomych – unikać wielokrotnego zginania.

FAQ

• Czy przewód UNITRONIC LiYCY 20x0,5 mm² jest ekranowany? Tak, wyposażono go w ekran z plecionki miedzianej o wysokim stopniu pokrycia, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi.
• Czy przewód nadaje się do stosowania w pomieszczeniach wilgotnych? Tak, płaszcz zewnętrzny PVC jest w pewnym stopniu odporny na wilgoć, co pozwala na instalację w suchych i wilgotnych pomieszczeniach (przy lekkich obciążeniach mechanicznych).
• Jakie są wymagania dotyczące klasyfikacji przeciwpożarowej (CPR)? Przewód posiada klasyfikację zgodną z Dyrektywą UE 305/2011 (BauPVO/CPR). Konkretną klasę CPR (np. Eca, Dca itp.) należy sprawdzić dla wybranego numeru artykułu na stronie producenta LAPP.
