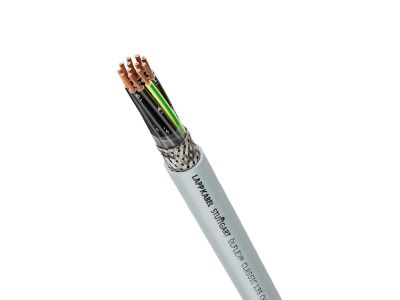

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH 7G0,5 300/500V BĘBEN | 1123208 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy bezhalogenowy OLFLEX CLASSIC 135 CH (symbol 1123208) od firmy LAPP to elastyczne 7-żyłowe połączenie o przekroju 0,5 mm² i napięciu znamionowym 300/500 V. Wyposażony w miedziany oplot ekranujący oraz bezhalogenowy płaszcz HFFR, zapewnia niezawodną pracę w trudnych warunkach przemysłowych i budynkowych. Dzięki małej średnicy zewnętrznej oszczędza miejsce w korytkach i szafach sterowniczych.

• Ekranowanie miedzianym oplotem o dużym stopniu pokrycia: skutecznie chroni przed zakłóceniami elektromagnetycznymi (EMC), zapewniając stabilną transmisję sygnałów sterowniczych.
• Bezhalogenowy płaszcz HFFR: zwiększa bezpieczeństwo pożarowe – nie emituje toksycznych gazów i ogranicza rozprzestrzenianie ognia oraz gęstość dymu.
• Giętkość w temperaturze do –25°C: ułatwia układanie i montaż nawet w chłodnych halach produkcyjnych, bez ryzyka uszkodzenia izolacji.
• Atesty UL i DNV: potwierdzają dopuszczenie na rynek północnoamerykański oraz do zastosowań morskich, co gwarantuje uniwersalność w eksporcie i przemyśle okrętowym.
• Napięcie próbne 4000 V: wysoki poziom izolacji elektrycznej zwiększa bezpieczeństwo użytkowania i odporność na przepięcia.

Zgodność z Normami

Przewód posiada certyfikat UL zgodny z danymi technicznymi producenta, aprobatę DNV do zastosowań morskich oraz klasyfikację właściwości przeciwpożarowych zgodnie z dyrektywą UE 305/2011 (BauPVO/CPR). Spełnia wymogi stawiane przewodom bezhalogenowym i niepodtrzymującym płomienia, co potwierdza jego bezpieczeństwo w instalacjach krytycznych.

Zastosowanie

OLFLEX CLASSIC 135 CH 7G0,5 przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych w maszynach, instalacjach budynkowych i na zewnątrz (w dopuszczalnym zakresie temperatur). Sprawdza się w środowiskach suchych, wilgotnych oraz narażonych na działanie kwasów i zasad.

• Okablowanie wewnątrz maszyn oraz połączenia międzyzakładowe wymagające odporności na średnie obciążenia mechaniczne.
• Strukturalne okablowanie budynków z podwyższonymi wymaganiami ochrony przeciwpożarowej (bezhalogenowość, niska emisja dymu).
• Instalacje w strefach o wysokich wymaganiach kompatybilności elektromagnetycznej (EMC) – ekranowanie eliminuje zakłócenia sygnałów.
• Zastosowania morskie (aprobata DNV) oraz eksport do Ameryki Północnej (certyfikat UL).

Wskazówki Montażowe

Montaż i podłączenie przewodu powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodu dobierz do spodziewanego prądu obciążenia oraz długości linii, zgodnie z obowiązującymi normami instalacyjnymi. Przestrzegaj minimalnych promieni gięcia podanych w dokumentacji technicznej producenta. Pamiętaj o prawidłowym uziemieniu ekranu dla skutecznego działania ochrony EMC.

FAQ

• Czy przewód OLFLEX CLASSIC 135 CH nadaje się do ułożenia na stałe? Tak, jest przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających, np. w korytkach kablowych i szafach sterowniczych.
• Jakie środowiska może wytrzymać płaszcz zewnętrzny? Płaszcz HFFR jest wysoko odporny na działanie kwasów i zasad, a przewód można stosować w suchych i wilgotnych pomieszczeniach, a także na zewnątrz w zakresie temperatur od –25°C (zachowując giętkość) do temperatury maksymalnej określonej w karcie katalogowej.
• Czy wymagane jest ekranowanie dla zwykłych obwodów sterowniczych? Ekranowanie jest zalecane wszędzie tam, gdzie istnieje ryzyko zakłóceń elektromagnetycznych (np. w pobliżu silników, falowników lub szaf zasilających) – oplot miedziany skutecznie chroni transmisję sygnałów.
