Przewód sterowniczy OLFLEX CLASSIC 115 CY 5G1 300/500V BĘBEN | 1136205 Lapp Kabel

Opis i Kluczowe Cechy

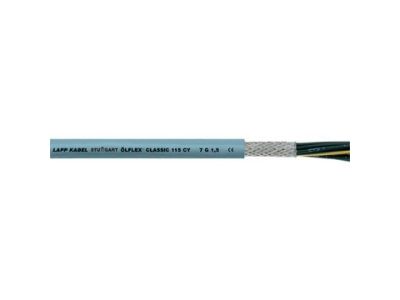

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 5G1 od firmy LAPP (indeks 1136205) to giętki, ekranowany przewód o napięciu znamionowym 300/500 V, przeznaczony do średnich obciążeń mechanicznych. Dzięki budowie 5 żył o przekroju 1 mm² oraz miedzianemu oplotowi ekranującemu zapewnia niezawodną transmisję sygnałów sterowniczych przy jednoczesnej ochronie przed zakłóceniami elektromagnetycznymi. Przewód oferowany jest na bębnie.

• Ekranowanie miedzianym oplotem o wysokim stopniu pokrycia: skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI) – niezbędna w aplikacjach z czułą elektroniką i w otoczeniu maszyn przemysłowych.
• Płaszcz zewnętrzny PVC odporny na kwasy i zasady oraz ograniczoną odporność na oleje: dodatkowo sprawdzona odporność na środki dezynfekujące i czyszczące ECOLAB® – gwarancja trwałości w agresywnych środowiskach (przemysł spożywczy, farmacja).
• Zredukowana grubość ścianek i brak płaszcza wewnętrznego: mniejsza masa i średnica zewnętrzna, co oszczędza miejsce w korytkach kablowych i ułatwia prowadzenie w ciasnych przestrzeniach.
• Gietkość i elastyczność: nadaje się do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających; konstrukcja dopuszczona do zastosowań skręcających w turbinach wiatrowych.
• Oznaczenie żył za pomocą liczb: ułatwia identyfikację i podłączenie zgodnie ze schematem, skracając czas instalacji i minimalizując ryzyko pomyłek.

Zgodność z Normami

Przewód spełnia wymagania dyrektywy UE 305/2011 (BauPVO/CPR) – wybór odpowiedniego numeru artykułu na stronie LAPP zapewnia wymaganą klasę przeciwpożarową. Produkt posiada certyfikat CE i jest zgodny z obowiązującymi standardami europejskimi.

Zastosowanie

ÖLFLEX® CLASSIC 115 CY 5G1 to uniwersalny przewód do okablowania obwodów sterowniczych w instalacjach przemysłowych i maszynowych. Sprawdza się zarówno w suchych, jak i wilgotnych pomieszczeniach, a także w środowiskach o podwyższonych wymaganiach chemicznych.

• Okablowanie sterowników PLC, przekaźników i siłowników wewnątrz szaf sterowniczych.
• Połączenia międzyzakładowe – nieruchome lub sporadycznie ruszane, bez obciążeń rozciągających.
• Zastosowania skręcające w turbinach wiatrowych (zakres ruchu skręcającego).
• Instalacje w przemyśle spożywczym i farmaceutycznym, gdzie wymagana jest odporność na środki czyszczące i dezynfekujące (ECOLAB®).

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przy układaniu zachować odpowiednie promienie gięcia zgodnie z dokumentacją producenta – w przypadku braku danych zastosować ogólne zasady dla giętkich przewodów PVC (min. 4–6-krotność średnicy zewnętrznej). Przekrój żył (1 mm²) dobrano do typowych obciążeń sygnałowych i sterowniczych. Do zakończeń stosować dławnice i tulejki kablowe odpowiednie do średnicy przewodu.

FAQ

• Czy przewód jest odporny na środki dezynfekujące i czyszczące? Tak, producent potwierdził sprawdzoną odporność na preparaty ECOLAB® – przewód można stosować w środowiskach wymagających częstej dezynfekcji (przemysł spożywczy, farmacja).
• Jakie oznaczenie mają żyły? Żyły są oznaczone liczbami, co ułatwia identyfikację podczas podłączania. Przekrój każdej żyły wynosi 1 mm².
• Czy przewód nadaje się do zastosowań ruchomych? Tak, jest przeznaczony do połączeń nieruchomych i sporadycznie ruchomych bez obciążeń rozciągających. Dodatkowo konstrukcja pozwala na pracę w ruchu skręcającym, np. w turbinach wiatrowych.
