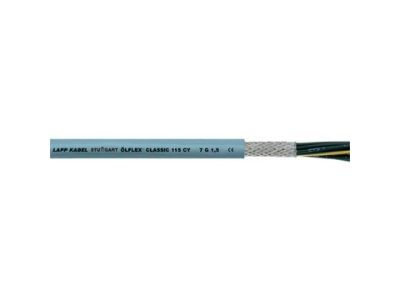

Przewód sterowniczy OLFLEX CLASSIC 115 CY 4G1,5 BĘBEN | 1136304 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 4G1,5 to zaawansowane rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o wymagających systemach automatyki i sterowania. Konstrukcja przewodu opiera się na czterech żyłach o przekroju znamionowym 1,5 mm² każda, z czego jedna pełni funkcję żyły ochronnej (oznaczenie G). Dzięki zastosowaniu izolacji z polichlorku winylu (PVC) oraz specjalnej konstrukcji bez płaszcza wewnętrznego, produkt charakteryzuje się mniejszą średnicą zewnętrzną oraz zredukowaną masą, co znacząco ułatwia montaż w ograniczonych przestrzeniach.

Kluczowym atutem modelu 115 CY jest ekranowanie w postaci gęstego oplotu z ocynowanych drutów miedzianych. Zapewnia on wysoką kompatybilność elektromagnetyczną (EMC), skutecznie chroniąc przesyłane sygnały przed zakłóceniami zewnętrznymi oraz ograniczając emisję interferencji generowanych przez sam przewód. Napięcie nominalne U0/U wynosi 300/500 V, co pozwala na bezpieczną pracę w standardowych obwodach sterowniczych i zasilających o niskim napięciu.

Zgodność z Normami

• Dyrektywa UE 305/2011 (CPR): Produkt posiada klasyfikowane właściwości przeciwpożarowe, co jest niezbędne przy projektowaniu instalacji w budynkach o określonych wymogach bezpieczeństwa pożarowego.
• Certyfikacja ECOLAB®: Przewód został przetestowany pod kątem odporności na profesjonalne środki dezynfekujące i czyszczące, co umożliwia jego stosowanie w przemyśle spożywczym i farmaceutycznym.
• Odporność chemiczna: Płaszcz zewnętrzny wykazuje dobrą odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje przemysłowe.

Zastosowanie

Przewód ÖLFLEX® CLASSIC 115 CY 4G1,5 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka przemysłowa: Idealny do okablowania obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych.
• Energetyka wiatrowa: Specjalna konstrukcja pozwala na zastosowanie w pętlach skręcających (torsion) wewnątrz turbin wiatrowych.
• Środowiska wilgotne i suche: Przewód może być bezpiecznie eksploatowany w pomieszczeniach o różnym stopniu wilgotności.
• Połączenia ruchome: Nadaje się do połączeń nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku ciągłych obciążeń rozciągających.

Wskazówki Montażowe

Podczas instalacji przewodu należy zwrócić szczególną uwagę na zachowanie odpowiednich promieni gięcia, co jest kluczowe dla zachowania trwałości ekranu miedzianego. W przypadku połączeń ruchomych należy unikać naprężeń mechanicznych. Aby w pełni wykorzystać właściwości ekranowania EMC, zaleca się stosowanie odpowiednich dławnic kablowych z kontaktem masowym (np. typu SKINTOP® MS-SC-M), które zapewnią ciągłość ekranu na wejściu do szafy sterowniczej lub obudowy urządzenia. Moment dokręcania zacisków powinien być zgodny z dokumentacją techniczną osprzętu, do którego przewód jest przyłączany.

FAQ

• Czy przewód można stosować na zewnątrz? Przewód jest przeznaczony głównie do zastosowań wewnątrz pomieszczeń. W przypadku instalacji zewnętrznych należy upewnić się, że jest chroniony przed bezpośrednim działaniem promieni UV i czynników atmosferycznych.
• Co oznacza oznaczenie "4G1,5"? Oznacza to, że przewód posiada 4 żyły o przekroju 1,5 mm², z czego jedna jest żyłą ochronną żółto-zieloną (litera G).
• Czy ekranowanie chroni przed zakłóceniami falowników? Tak, gęsty oplot miedziany w wersji CY jest dedykowany do ochrony sygnałów sterowniczych w środowiskach o dużym natężeniu smogu elektromagnetycznego, generowanego m.in. przez przemienniki częstotliwości.
