Przewód sterowniczy OLFLEX CLASSIC 115 CY 3x0,5 KRĄŻEK | 1136753 Lapp Kabel

Opis i Kluczowe Cechy

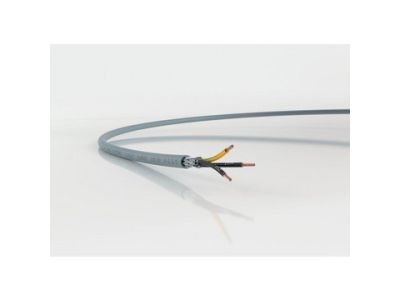

Przewód sterowniczy ÖLFLEX CLASSIC 115 CY o symbolu 1136753 to ekranowany, giętki przewód 3×0,5 mm² przeznaczony do średnich obciążeń mechanicznych. Dzięki napięciu znamionowemu 300/500 V sprawdza się w okablowaniu obwodów sterowniczych wewnątrz maszyn i między zakładami. Kompaktowa budowa z redukcją masy i średnicy zewnętrznej umożliwia oszczędność miejsca w szafach sterowniczych.

• Budowa 3×0,5 mm²: żyły miedziane o przekroju 0,5 mm², oznaczone liczbami, zapewniają przejrzystość przy podłączaniu w rozdzielnicach i puszkach.
• Ekranowanie miedzianym oplotem: wysoki stopień pokrycia chroni obwody sterownicze przed zakłóceniami elektromagnetycznymi (EMI), co gwarantuje stabilną pracę czujników i siłowników.
• Giętka konstrukcja: pozwala na układanie wiązkowe oraz sporadyczny ruch bez obciążeń rozciągających – idealna do maszyn z wibracjami.
• Płaszcz PVC odporny na kwasy i zasady: dodatkowo ograniczona odporność na oleje oraz środki dezynfekująco-czyszczące ECOLAB® – przewód nadaje się do środowisk przemysłowych i laboratoryjnych.
• Zmniejszona grubość ścianek i brak płaszcza wewnętrznego: redukcja masy o ok. 30% i średnicy zewnętrznej ułatwia prowadzenie w ciasnych korytkach kablowych.

Zgodność z Normami

Produkt spełnia wymagania dyrektywy UE 305/2011 (CPR) dotyczącej klasyfikacji przeciwpożarowej wyrobów budowlanych – odpowiednią klasę należy dobrać na stronie internetowej LAPP. Przewód posiada certyfikację CE i jest zgodny z europejskimi normami dla przewodów sterowniczych. Wszystkie parametry elektryczne i mechaniczne odpowiadają standardom DIN.

Zastosowanie

Przewód ÖLFLEX CLASSIC 115 CY 3×0,5 mm² został zaprojektowany do uniwersalnego okablowania obwodów sterowniczych w przemyśle. Sprawdza się w pomieszczeniach suchych i wilgotnych, przy średnich obciążeniach mechanicznych.

• Okablowanie szaf sterowniczych – połączenia między przekaźnikami, stycznikami, PLC a urządzeniami wykonawczymi.
• Zastosowania w turbinach wiatrowych – konstrukcja dopuszcza pracę przy ruchach skręcających (follow-up).
• Instalacje stacjonarne i sporadycznie ruchome w obrębie maszyn produkcyjnych, linii pakujących, laboratoriów.
• Łączenie czujników i siłowników w systemach automatyki budynkowej (np. sterowanie oświetleniem, HVAC).

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie. Należy przestrzegać zaleceń producenta dotyczących minimalnego promienia gięcia (typowe dla giętkich przewodów PVC to 6× średnica zewnętrzna). Przekrój żył dobierać do spodziewanego prądu zgodnie z normami instalacyjnymi. Ekran uziemić jednostronnie, aby uniknąć pętli masy. W przypadku prowadzenia w wiązkach uwzględnić współczynniki korygujące obciążalności prądowej.

FAQ

• Czy przewód ÖLFLEX CLASSIC 115 CY nadaje się do układania na stałe? Tak, przewód jest przeznaczony do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających. Można go stosować na stałe w suchych i wilgotnych pomieszczeniach.
• Jakie zakłócenia eliminuje ekranowanie miedzianym oplotem? Oplot o wysokim stopniu pokrycia skutecznie tłumi zakłócenia elektromagnetyczne (EMI) w zakresie częstotliwości radiowych, chroniąc wrażliwe sygnały sterownicze przed wpływem silników, przetwornic czy zasilaczy impulsowych.
• Czy przewód jest odporny na oleje? Posiada ograniczoną odporność na oleje – w środowiskach z bezpośrednim kontaktem z olejami mineralnymi zaleca się zastosowanie wariantu z płaszczem PUR (np. ÖLFLEX 150 CY). W przypadku okazjonalnego zachlapania (np. środkami smarnymi) przewód sobie radzi.
