Przewód sterowniczy OLFLEX CLASSIC 115 CY 2x1,0 czarny BĘBEN | 1136535 Lapp Kabel

Opis i Kluczowe Cechy

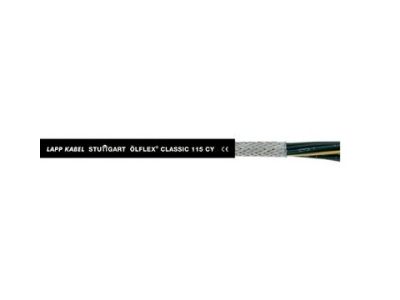

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY 2x1,0 mm² (symbol 1136535) w kolorze czarnym, pakowany na bębnie, to elastyczny przewód ekranowany przeznaczony do średnich obciążeń mechanicznych. Charakteryzuje się napięciem znamionowym U0/U 300/500 V, co gwarantuje stabilne przesyłanie sygnałów w instalacjach sterowniczych i pomiarowych. Przewód wykonany z PVC odpornego na działanie kwasów, zasad oraz olejów, co zapewnia długotrwałą eksploatację nawet w trudnych warunkach środowiskowych.

• Ekranowanie miedzianym oplotem: Zapewnia wysoką odporność na zakłócenia elektromagnetyczne, chroniąc sygnały sterownicze przed wpływem zewnętrznych pól EM.
• Zmniejszona grubość ścianek płaszcza: Oszczędność miejsca w korytach kablowych i szafach sterowniczych, ułatwia układanie w ciasnych przestrzeniach.
• Giętka konstrukcja: Przeznaczony do połączeń nieruchomych i sporadycznie ruchomych, odporny na zginanie i skręcanie – idealny do aplikacji w ruchomych częściach maszyn.
• Odporność na warunki atmosferyczne: Przeznaczony do stosowania na zewnątrz i w pomieszczeniach wilgotnych, co rozszerza zakres zastosowań.
• Oznaczenie żył liczbami: Ułatwia identyfikację i montaż, skraca czas prac instalacyjnych.

Zgodność z Normami

Przewód spełnia wymagania normy PN-EN 60228 (klasyfikacja żył), PN-EN 60332-1-2 (odporność ogniowa) oraz dyrektyw unijnych 305/2011 (BauPVO/CPR) dotyczących klasyfikacji ogniowej. Posiada oznaczenie CE i klasyfikację ogniową zgodnie z CPR.

Zastosowanie

Przewód sterowniczy ÖLFLEX® CLASSIC 115 CY znajduje szerokie zastosowanie w instalacjach przemysłowych, maszynach i urządzeniach wymagających niezawodnego przesyłu sygnałów.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i między zakładami produkcyjnymi.
• Instalacje w pomieszczeniach suchych i wilgotnych, w tym w zakładach chemicznych i oczyszczalniach ścieków.
• Zewnętrzne trasy kablowe, gdzie wymagana jest odporność na warunki atmosferyczne.
• Stosowanie w ruchomych częściach maszyn, np. w turbinach wiatrowych (konstrukcja odporna na skręcanie).
• Łączenie urządzeń pomiarowych i czujników w systemach automatyki przemysłowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przewód należy układać z odpowiednim luzem, aby uniknąć naprężeń mechanicznych. Podczas odizolowywania żył zaleca się stosowanie specjalistycznych narzędzi, aby nie uszkodzić ekranu. Unikać ostrych krawędzi, które mogłyby uszkodzić płaszcz zewnętrzny. Przewód przeznaczony jest do połączeń nieruchomych i sporadycznie ruchomych – nie stosować w miejscach narażonych na ciągłe rozciąganie.

FAQ

• Jaki jest zakres temperatur pracy przewodu? Przewód przeznaczony jest do pracy w temperaturach od -15°C do +70°C. Dokładny zakres może zależeć od specyficznych warunków instalacji.
• Czy przewód nadaje się do układania w ziemi? Nie – przewód jest odporny na warunki zewnętrzne, ale nie posiada stopnia ochrony IP koniecznego do trwałego układania w gruncie. Do układania w ziemi należy stosować specjalistyczne kable o odpowiednim stopniu ochrony.
• Jakie jest napięcie znamionowe przewodu? Napięcie znamionowe U0/U wynosi 300/500 V, co zapewnia bezpieczne przesyłanie sygnałów w instalacjach sterowniczych i niskonapięciowych.
