Przewód sterowniczy OLFLEX CLASSIC 110 CY 3G0,75 0,6/1kV czarny BĘBEN | 1121233 Lapp Kabel

Opis i Kluczowe Cechy

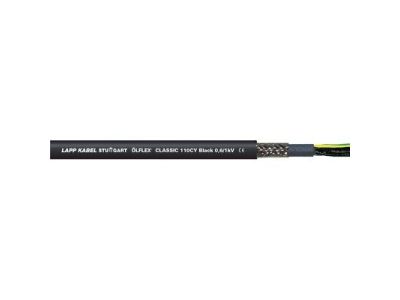

Przewód sterowniczy ÖLFLEX® CLASSIC 110 CY BK 0,6/1kV 3G0,75 (symbol 1121233) marki LAPP to ekranowany przewód giętki przeznaczony do uniwersalnego okablowania obwodów sterowniczych. Dzięki napięciu znamionowemu 0,6/1 kV zapewnia wysokie bezpieczeństwo elektryczne w obwodach wymagających wyższego napięcia, a miedziany oplot ekranujący o wysokim stopniu pokrycia chroni przed zakłóceniami elektromagnetycznymi (EMC). Płaszcz zewnętrzny PVC o grubości co najmniej 1,8 mm gwarantuje odporność mechaniczną i ochronę przed wpływem środowiska.

• Napięcie znamionowe U0/U 0,6/1 kV: Umożliwia bezpieczną pracę w obwodach sterowniczych o podwyższonym napięciu, spełniając wymagania instalacyjne dla takich zastosowań.
• Ekranowanie miedzianym oplotem: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMI), co przekłada się na niezawodność transmisji sygnałów w sterowaniu maszyn i urządzeń.
• Giętka konstrukcja PVC: Łatwość układania w ciasnych przestrzeniach oraz w warunkach sporadycznego ruchu bez obciążeń rozciągających, idealna do okablowania wewnątrz szaf sterowniczych i maszyn.
• Grubość płaszcza zewnętrznego ≥1,8 mm: Wzmocniona ochrona mechaniczna przed uszkodzeniami w warunkach średnich obciążeń, a także odporność na działanie kwasów, zasad i ograniczona odporność na oleje.
• Odporność na warunki atmosferyczne: Przewód może być stosowany na zewnątrz (w zastrzeżonym zakresie temperatur), co rozszerza możliwości aplikacyjne w instalacjach zewnętrznych.

Zgodność z Normami

Przewód ÖLFLEX CLASSIC 110 CY posiada klasyfikowane właściwości przeciwpożarowe zgodnie z rozporządzeniem UE nr 305/2011 (BauPVO/CPR). Wybór odpowiedniej klasy dostępny jest na stronie producenta. Produkt spełnia wymogi bezpieczeństwa elektrycznego dzięki napięciu próbnemu 4000 V. Posiada certyfikację CE oraz jest zgodny z ogólnymi normami europejskimi dla przewodów sterowniczych.

Zastosowanie

Uniwersalny przewód sterowniczy doskonale sprawdza się w różnych środowiskach przemysłowych i budynkowych, szczególnie tam, gdzie wymagana jest ochrona EMC i podwyższone napięcie nominalne.

• Okablowanie obwodów sterowniczych wewnątrz maszyn i urządzeń, gdzie występują średnie obciążenia mechaniczne.
• Instalacje w pomieszczeniach suchych i wilgotnych, a także na zewnątrz (w odpowiednim zakresie temperatur) – np. połączenia międzyzakładowe.
• Obwody wymagające wyższego napięcia nominalnego (0,6/1 kV) ze względu na specyfikę instalacji lub odległości.
• Połączenia nieruchome oraz sporadycznie ruchome bez obciążeń rozciągających – w szafach sterowniczych, korytach kablowych, na uchwytach.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Należy przestrzegać minimalnych promieni gięcia podanych w karcie katalogowej, aby uniknąć uszkodzenia ekranu i izolacji. Przekrój żył (0,75 mm²) dobierać do obciążenia prądowego i długości linii. W przypadku stosowania na zewnątrz należy upewnić się, że temperatura otoczenia mieści się w zakresie podanym przez producenta.

FAQ

• Czy przewód jest ekranowany? Tak, posiada miedziany oplot ekranujący o wysokim stopniu pokrycia, co zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMI).
• Jakie napięcie znamionowe ma ten przewód? Napięcie znamionowe U0/U wynosi 0,6/1 kV, a napięcie próbne 4000 V – gwarantuje to wysokie bezpieczeństwo elektryczne.
• Czy mogę użyć go na zewnątrz? Tak, przewód jest odporny na warunki atmosferyczne, jednak należy uwzględnić zastrzeżony zakres temperatur pracy (szczegóły w dokumentacji technicznej).
