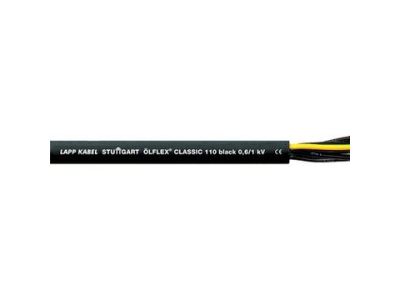

Przewód sterowniczy OLFLEX CLASSIC 110 Black 06/1kV 3G1 BĘBEN | 1120267 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® CLASSIC 110 Black 0,6/1kV 3G1 to profesjonalne rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Charakteryzuje się on konstrukcją trójżyłową, gdzie każda żyła posiada przekrój znamionowy 1 mm², a jedna z nich pełni funkcję ochronną (oznaczenie G). Wykorzystanie miedzianych, giętkich żył pozwala na łatwe układanie przewodu w ciasnych przestrzeniach maszynowych.

Kluczowym atutem tego modelu jest wzmocniony płaszcz zewnętrzny wykonany ze specjalnej mieszanki PVC o grubości ścianki wynoszącej co najmniej 1,8 mm. Taka budowa zapewnia wyjątkową wytrzymałość mechaniczną oraz odporność na czynniki zewnętrzne. Przewód pracuje przy napięciu nominalnym U0/U: 0,6/1 kV, co pozwala na jego stosowanie w obwodach wymagających wyższego napięcia izolacji. Bezpieczeństwo elektryczne potwierdza wysokie napięcie próbne na poziomie 4000 V, co minimalizuje ryzyko przebicia i awarii systemu.

• Wysoka odporność: Płaszcz zewnętrzny wykazuje odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje.
• Identyfikacja żył: Żyły są czarne z białymi numerami, co znacząco ułatwia montaż i eliminuje błędy przy krosowaniu połączeń.
• Wszechstronność: Przewód jest odporny na warunki atmosferyczne i promieniowanie UV, co umożliwia jego eksploatację na zewnątrz budynków.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa pożarowego zgodnie z dyrektywą unijną UE 305/2011 (BauPVO/CPR), co jest kluczowe przy projektowaniu instalacji w obiektach o podwyższonych standardach ochrony przeciwpożarowej. Klasyfikacja CPR pozwala na precyzyjne dopasowanie przewodu do wymagań projektowych danej inwestycji. Ponadto, konstrukcja przewodu została przetestowana pod kątem zastosowań w turbinach wiatrowych, co potwierdza jego zdolność do pracy w warunkach skręcania (torsion).

Zastosowanie

ÖLFLEX® CLASSIC 110 Black 0,6/1kV znajduje szerokie zastosowanie w automatyce przemysłowej i inżynierii mechanicznej. Jest idealnym wyborem do:

• Okablowania obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych łączących poszczególne zakłady.
• Instalacji w pomieszczeniach suchych, wilgotnych i mokrych, gdzie występują średnie obciążenia mechaniczne.
• Połączeń nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku ciągłego obciążenia rozciągającego.
• Zastosowań zewnętrznych, przy zachowaniu dopuszczalnych zakresów temperatur pracy.
• Specjalistycznych aplikacji w energetyce wiatrowej dzięki odporności na skręcanie.

Wskazówki Montażowe

Podczas instalacji przewodu ÖLFLEX® CLASSIC 110 Black należy zwrócić uwagę na promień gięcia, który dla połączeń ruchomych jest większy niż dla instalacji stałych. Dzięki giętkiej konstrukcji żył, przewód doskonale układa się w korytach kablowych i peszlach. W przypadku montażu zewnętrznego należy upewnić się, że przewód nie jest narażony na bezpośrednie, nadmierne obciążenia mechaniczne przekraczające jego specyfikację. Przy odizolowywaniu końcówek zaleca się stosowanie profesjonalnych narzędzi, aby nie uszkodzić numeracji żył, co jest kluczowe dla późniejszej konserwacji układu.

FAQ

• Czy przewód może być stosowany bezpośrednio w ziemi? Dane techniczne wskazują na odporność na warunki atmosferyczne i UV, jednak w przypadku układania bezpośrednio w gruncie zaleca się stosowanie dodatkowych rur osłonowych dla zapewnienia maksymalnej trwałości.
• Co oznacza oznaczenie 3G1? Oznacza to, że przewód posiada 3 żyły o przekroju 1 mm² każda, z czego jedna żyła jest żyłą ochronną żółto-zieloną (G - z ang. Ground).
• Czy przewód jest odporny na oleje? Płaszcz PVC posiada ograniczoną odporność na oleje, co oznacza, że sprawdzi się w środowiskach, gdzie kontakt z substancjami oleistymi jest incydentalny, a nie stały.
