Przewód sterowniczy OLFLEX CLASSIC 100 3G1,0 BĘBEN | 00100424 Lapp Kabel

Opis i Kluczowe Cechy

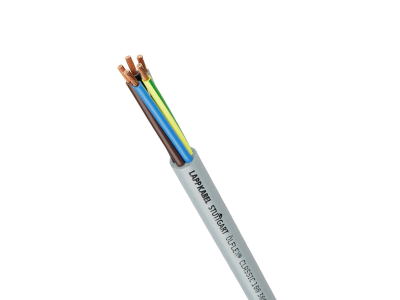

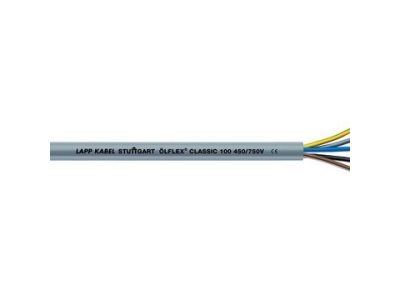

Przewód sterowniczy ÖLFLEX® CLASSIC 100 3G1 o numerze katalogowym 00100424 to uznane rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających systemach sterowania i zasilania. Konstrukcja 3G1 oznacza obecność trzech żył o przekroju znamionowym 1 mm² każda, w tym jednej żyły ochronnej żółto-zielonej (G). Dzięki zastosowaniu specjalnej mieszanki PVC, przewód charakteryzuje się wysoką giętkością, co znacząco ułatwia proces układania w ciasnych przestrzeniach maszynowych.

Kluczowym atutem tego modelu jest podwyższone bezpieczeństwo elektryczne, potwierdzone napięciem próbnym na poziomie 4000 V AC. Zredukowana grubość ścianek izolacji pozwala na oszczędność miejsca przy zachowaniu pełnych parametrów dielektrycznych, co czyni go doskonałą alternatywą dla standardowych przewodów typu YSLY lub YY. Płaszcz zewnętrzny wykonany z PVC wykazuje odporność na działanie kwasów i zasad oraz ograniczoną odporność na oleje, co predestynuje go do pracy w środowisku przemysłowym.

Zgodność z Normami

• Dyrektywa UE 305/2011 (CPR): Produkt posiada klasyfikowane właściwości przeciwpożarowe zgodnie z europejskim rozporządzeniem dotyczącym wyrobów budowlanych.
• Napięcie znamionowe U0/U: 300/500 V, co pozwala na szerokie spektrum zastosowań w obwodach sterowniczych i sygnalizacyjnych.
• Napięcie próbne: 4000 V, gwarantujące wysoką wytrzymałość izolacji na przebicia.
• Oznaczenie żył: Zgodne z kodem kolorystycznym, co ułatwia identyfikację i eliminuje błędy podczas krosowania połączeń.

Zastosowanie

Przewód ÖLFLEX® CLASSIC 100 3G1 znajduje szerokie zastosowanie w automatyce przemysłowej oraz inżynierii mechanicznej. Jest idealnym wyborem do:

• Okablowania obwodów sterowniczych wewnątrz maszyn oraz w liniach produkcyjnych.
• Połączeń wewnątrz zakładów przemysłowych, gdzie występują średnie obciążenia mechaniczne.
• Zastosowań w pomieszczeniach suchych i wilgotnych.
• Instalacji nieruchomych oraz sporadycznie ruchomych, pod warunkiem braku obciążeń rozciągających.
• Specjalistycznych aplikacji w turbinach wiatrowych, dzięki konstrukcji przystosowanej do ruchów skręcających (torsyjnych).

Wskazówki Montażowe

Podczas instalacji przewodu OLFLEX CLASSIC 100 należy zwrócić uwagę na zachowanie odpowiednich promieni gięcia, co zapewni długowieczność instalacji, szczególnie w aplikacjach sporadycznie ruchomych. Zaleca się stosowanie profesjonalnych dławnic kablowych marki Lapp, aby utrzymać szczelność obudowy i zabezpieczyć przewód przed wyrwaniem. W przypadku montażu w turbinach wiatrowych, należy upewnić się, że przewód ma swobodę ruchu skręcającego zgodnie ze specyfikacją techniczną producenta. Moment dokręcania zacisków w szafie sterowniczej powinien być dostosowany do przekroju 1 mm², aby uniknąć uszkodzenia miedzianych drucików żyły giętkiej.

FAQ

• Czy przewód może być stosowany na zewnątrz? Przewód jest przeznaczony głównie do stosowania wewnątrz pomieszczeń (suchych i wilgotnych). W przypadku zastosowań zewnętrznych należy chronić go przed bezpośrednim działaniem promieniowania UV.
• Jaka jest różnica między OLFLEX CLASSIC 100 a przewodami YSLY? OLFLEX CLASSIC 100 oferuje wyższe parametry bezpieczeństwa (napięcie próbne 4000V) oraz lepszą jakość wykonania izolacji, co pozwala na mniejszą średnicę zewnętrzną przy zachowaniu tych samych parametrów elektrycznych.
• Czy przewód nadaje się do prowadnic łańcuchowych? Ten model jest przeznaczony do połączeń nieruchomych i sporadycznie ruchomych. Do pracy ciągłej w prowadnicach łańcuchowych zalecamy serię OLFLEX FD.
