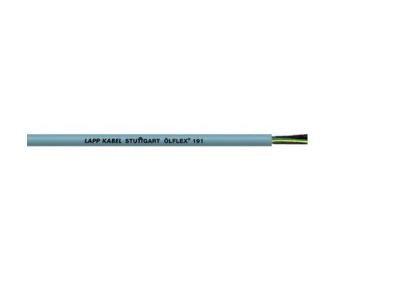

Przewód sterowniczy OLFLEX 191 5G1,5 BĘBEN | 0011139 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy ÖLFLEX® 191 5G1,5 (symbol 0011139) to uniwersalne rozwiązanie do elastycznego okablowania obwodów sterowniczych w maszynach przemysłowych i instalacjach między zakładami. Posiada 5 żył o przekroju 1,5 mm² (numeracja żył) oraz izolację PVC. Przeznaczony do średnich obciążeń mechanicznych, charakteryzuje się wysoką odpornością chemiczną i termiczną.

• Przekrój 5x1,5 mm²: Optymalny stosunek elastyczności i wytrzymałości, umożliwiający zasilanie i sterowanie urządzeń o średnim poborze mocy.
• Napięcie znamionowe 300/500 V: Zapewnia niezawodne działanie w instalacjach o napięciu do 500 V (test napięciem probierczym 4000 V).
• Giętka konstrukcja: Przeznaczony do połączeń nieruchomych i sporadycznie ruchomych, bez obciążeń rozciągających – ułatwia układanie w ciasnych przestrzeniach.
• Odporność na olej (TM5): Płaszcz zewnętrzny z PVC spełnia normę DIN EN 50363-4-1, co gwarantuje trwałość w środowiskach olejowych.
• Certyfikat UL/CSA: Możliwość stosowania na rynku północnoamerykańskim dzięki zgodności z wymaganiami amerykańsko-kanadyjskimi.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich (DIN EN 50363-4-1, VDE 0250) oraz posiada atesty UL i CSA, co potwierdza jego bezpieczeństwo i uniwersalność stosowania. Produkt posiada oznaczenie CE.

Zastosowanie

Przewód sterowniczy ÖLFLEX® 191 5G1,5 jest przeznaczony do układania w środowiskach wymagających wysokiej odporności chemicznej i mechanicznej.

• Okablowanie obwodów sterowniczych w maszynach przemysłowych i urządzeniach automatyki.
• Połączenia między zakładami produkcyjnymi – odporność na olej i chemikalia gwarantuje długą żywotność.
• Instalacje w środowiskach suchych, wilgotnych i lekko zanieczyszczonych chemicznie (np. warsztaty, hale produkcyjne).
• Zasilanie i sterowanie rozdzielnic, szaf sterowniczych oraz systemów automatyki budynkowej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac upewnij się, że napięcie zostało odłączone. Przewód układać bez naprężeń mechanicznych, z zachowaniem minimalnego promienia gięcia. Izolację żył należy zachować w nienaruszonym stanie – unikać uszkodzeń płaszcza zewnętrznego. Do łączenia stosować odpowiednie złączki lub zaciski zgodne z przekrojem żył (1,5 mm²).

FAQ

• Jaki jest maksymalny prąd obciążenia przewodu 5x1,5 mm²? Dokładna wartość prądu zależy od warunków montażu (temperatura otoczenia, sposób ułożenia). Zgodnie z normami, dla przewodów w izolacji PVC w temperaturze 30°C dopuszczalny prąd wynosi około 17 A przy układzie wielożyłowym.
• Czy przewód nadaje się do instalacji zewnętrznych? Przewód jest przeznaczony do środowisk suchych i wilgotnych, ale nie posiada klasy ochrony IP. W przypadku narażenia na bezpośrednie działanie czynników atmosferycznych (deszcz, promieniowanie UV) zaleca się stosowanie dodatkowej osłony lub kanałów kablowych.
• Jakie są zalety certyfikatu UL/CSA? Certyfikacja UL/CSA pozwala na legalne stosowanie przewodu na rynku amerykańskim i kanadyjskim, co ułatwia eksport i współpracę z zagranicznymi kontrahentami. Oznacza także zgodność z surowymi normami bezpieczeństwa elektrycznego.
