Przewód sterowniczy OLFLEX 140 CY H05VVC4V5-K 3G1,0 300/500V BĘBEN | 0035720 Lapp Kabel

Opis i Kluczowe Cechy

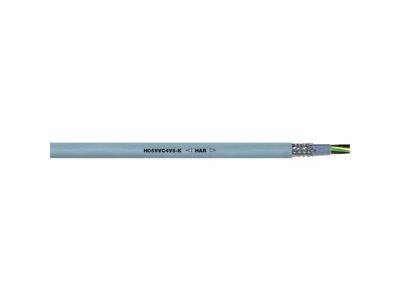

Przewód sterowniczy OLFLEX 140 CY H05VVC4V5-K 3G1,0 o napięciu znamionowym 300/500 V to giętki przewód ekranowany przeznaczony do uniwersalnego okablowania obwodów sterowniczych. Dzięki miedzianemu oplotowi ekranującemu o wysokim stopniu pokrycia zapewnia idealną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w aplikacjach przemysłowych. Konstrukcja z żyłami oznaczonymi liczbami ułatwia identyfikację podczas instalacji.

• Ekranowanie miedzianym oplotem: Skuteczna ochrona przed zakłóceniami elektromagnetycznymi (EMC) – zapewnia niezawodność transmisji sygnałów sterujących w środowisku przemysłowym.
• Odporność na olej (DIN EN 50363-4-1 TM5): Możliwość stosowania w środowiskach olejowych – zwiększa trwałość i bezpieczeństwo w maszynach i urządzeniach.
• Giętka konstrukcja: Łatwe układanie w ciasnych przestrzeniach i na trasach kablowych – oszczędność czasu montażu.
• Płaszcz zewnętrzny PVC odporny na kwasy i zasady: Długotrwała ochrona w trudnych warunkach chemicznych.
• Zharmonizowana norma H05VVC4V5-K ze znakiem HAR: Gwarancja europejskiej jakości i powszechna akceptacja na rynku UE – pewność zgodności z wymogami.

Zgodność z Normami

Przewód OLFLEX 140 CY został wykonany zgodnie z zharmonizowaną konstrukcją europejską H05VVC4V5-K i posiada znak badawczy HAR, co potwierdza jego zgodność z wymogami norm europejskich. Odporność na olej potwierdzono według normy DIN EN 50363-4-1 (klasa TM5). Przewód jest powszechnie akceptowany w krajach UE.

Zastosowanie

Przeznaczony do uniwersalnego zastosowania w okablowaniu obwodów sterowniczych wewnątrz maszyn oraz między zakładami. Sprawdza się w środowiskach suchych, wilgotnych oraz olejowych, przy średnich obciążeniach mechanicznych.

• Okablowanie szaf sterowniczych i rozdzielnic – połączenia nieruchome i sporadycznie ruchome bez obciążeń rozciągających.
• Przekazywanie sygnałów sterujących do silników, czujników, siłowników w automatyce przemysłowej.
• Instalacje w obszarach narażonych na oleje, kwasy i zasady – np. w przemyśle maszynowym, chemicznym.
• Systemy sterowania w zakładach produkcyjnych wymagające odporności na zakłócenia EMC.

Wskazówki Montażowe

Montaż i instalację przewodu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód należy prowadzić z zachowaniem minimalnych promieni gięcia zgodnie z dokumentacją producenta (w przypadku ogólnym – elastyczny, odpowiedni do standardowego układania). Unikać ostrych krawędzi i narażenia na uszkodzenia mechaniczne. Przekrój przewodu (3x1,0 mm²) dobrano do prądów roboczych w obwodach sterowniczych – należy uwzględnić obciążalność prądową i warunki chłodzenia.

FAQ

• Czy przewód nadaje się do stosowania w środowisku olejowym? Tak, posiada odporność na olej zgodnie z DIN EN 50363-4-1 (klasa TM5).
• Jakie jest napięcie znamionowe przewodu? Napięcie znamionowe U0/U wynosi 300/500 V.
• Czy przewód posiada certyfikat HAR? Tak, wykonany jest według zharmonizowanej normy H05VVC4V5-K z oznaczeniem HAR, co gwarantuje europejską jakość.
