Przewód sterowniczy OLFELX CLASSIC 110 Black 0,6/1kV 5G1 BĘBEN | 1120271 Lapp Kabel

Opis i Kluczowe Cechy

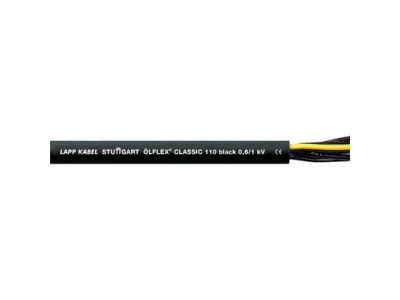

Przewód sterowniczy ÖLFLEX CLASSIC 110 Black (symbol 1120271) firmy LAPP to giętki kabel o napięciu znamionowym 0,6/1 kV i przekroju 5G1 (5 żył po 1 mm²). Zaprojektowany do pracy w wymagających instalacjach sterowniczych – wewnątrz i na zewnątrz – łączy wysoką elastyczność z wytrzymałością mechaniczną dzięki wzmocnionemu płaszczowi PVC. Jego parametry gwarantują bezpieczną transmisję sygnałów i zasilania w obwodach o wyższym napięciu nominalnym.

• Napięcie znamionowe U₀/U = 0,6/1 kV: Możliwość stosowania w obwodach wymagających wyższego napięcia roboczego, co zwiększa zakres zastosowań w układach sterowania i automatyki.
• Napięcie próbne 4000 V: Wysoki margines bezpieczeństwa elektrycznego – izolacja wytrzymuje rygorystyczne testy, minimalizując ryzyko przebicia.
• Wzmocniony płaszcz zewnętrzny (grubość ≥1,8 mm): Zwiększona odporność na średnie obciążenia mechaniczne, chroni żyły przed uszkodzeniami w trakcie eksploatacji i montażu.
• Odporność na warunki atmosferyczne oraz kwasy i zasady: Przeznaczony do pracy na wolnym powietrzu (z zachowaniem zakresu temperatury), a także w środowiskach narażonych na działanie chemikaliów przemysłowych.
• Giętka konstrukcja z żyłami miedzianymi (klasa giętka): Ułatwia układanie w ciasnych przestrzeniach i przy okablowaniu ruchomym (bez obciążeń rozciągających), idealny do szaf sterowniczych i wewnątrz maszyn.

Zgodność z Normami

Przewód posiada deklarowane właściwości przeciwpożarowe zgodnie z dyrektywą UE 305/2011 (CPR) – odpowiedni numer artykułu umożliwia dobór wymaganej klasy wg wymogów budowlanych. Produkt oznaczony jest certyfikatem CE i spełnia europejskie standardy bezpieczeństwa. Wykonany w technologii zapewniającej wysoką niezawodność w zastosowaniach przemysłowych.

Zastosowanie

ÖLFLEX CLASSIC 110 Black 5G1 sprawdza się wszędzie tam, gdzie potrzebny jest elastyczny, a jednocześnie trwały przewód sterowniczy o podwyższonym napięciu znamionowym.

• Do obwodów sterowniczych w maszynach i urządzeniach przemysłowych – łączenie czujników, siłowników i jednostek PLC.
• Do połączeń nieruchomych oraz sporadycznie ruchomych bez obciążeń rozciągających – w szafach rozdzielczych, trasach kablowych.
• Do instalacji zewnętrznych (z uwzględnieniem zakresu temperatury) – w oświetleniu, sygnalizacji, małych rozdzielnicach zewnętrznych.
• Do zastosowań skręcających w turbinach wiatrowych – giętka budowa i odporność na zmienne warunki pracy.

Wskazówki Montażowe

Montaż przewodu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przekrój żył (5×1 mm²) należy dobrać do obciążenia prądowego i wymogów obwodu – w razie wątpliwości korzystaj z tabel obciążalności prądowej. Podczas układania unikaj ostrych krawędzi i stosuj odpowiednie dławnice lub przepusty. Przestrzegaj zaleceń producenta dotyczących promienia gięcia (określonych w karcie katalogowej) oraz temperatury otoczenia, aby zachować pełną sprawność izolacji.

FAQ

• Jakie jest napięcie znamionowe przewodu ÖLFLEX CLASSIC 110 Black? Napięcie znamionowe U₀/U wynosi 0,6/1 kV, co pozwala na stosowanie w obwodach o podwyższonym napięciu roboczym.
• Czy przewód nadaje się do użytku na zewnątrz? Tak – jest odporny na warunki atmosferyczne (UV, wilgoć). Należy jednak uwzględnić zakres temperatury podany w dokumentacji producenta, aby nie przekroczyć granicznych wartości dla płaszcza PVC.
• Jak oznaczone są żyły w tym przewodzie? Żyły są oznaczone liczbami (numeracja), co ułatwia identyfikację i podłączanie zgodne ze schematem. Dodatkowo poszczególne żyły mają kolorową izolację (zgodnie z normą) – dla potwierdzenia sprawdź kartę katalogową.
