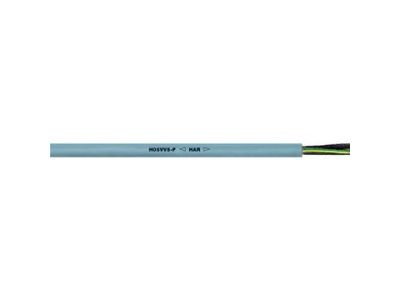

Przewód sterowniczy o podwyższonej olejoodporności OLFLEX 140 H05VV5-F 7G1,5 BĘBEN | 0011029 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy OLFLEX 140 (symbol 0011029) w wykonaniu H05VV5-F 7G1,5 to giętki kabel o podwyższonej olejoodporności, przeznaczony do zastosowań w suchych, wilgotnych oraz olejowych środowiskach. Dzięki napięciu znamionowemu 300/500 V oraz 7 żyłom o przekroju 1,5 mm² zapewnia niezawodne połączenia w obwodach sterowniczych przy średnich obciążeniach mechanicznych.

• Giętka budowa: Ułatwia układanie w ciasnych przestrzeniach i na ruchomych elementach maszyn, bez ryzyka trwałych odkształceń.
• Olejoodporność zgodna z DIN EN 50363-4-1 (TM5): Gwarantuje długotrwałą pracę w środowiskach narażonych na kontakt z olejami przemysłowymi, minimalizując ryzyko uszkodzenia izolacji.
• Płaszcz PVC odporny na kwasy i zasady: Zwiększa bezpieczeństwo w agresywnym chemicznie otoczeniu, wydłużając żywotność instalacji.
• Oznaczenie żył liczbami: Umożliwia szybką i jednoznaczną identyfikację poszczególnych przewodów podczas montażu i serwisu.
• Certyfikat HAR (zharmonizowany typ europejski): Potwierdza zgodność z normami europejskimi, co zapewnia powszechną akceptację i możliwość stosowania w całej Europie.

Zgodność z Normami

Przewód został wykonany zgodnie z zharmonizowanym typem europejskim H05VV5-F, posiada oznaczenie „HAR” potwierdzające sprawdzoną jakość i niezawodność. Wysoka odporność na olej spełnia wymagania normy DIN EN 50363-4-1 (TM5). Produkt posiada certyfikację CE i może być stosowany w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Przewód OLFLEX 140 przeznaczony jest do uniwersalnego okablowania obwodów sterowniczych wewnątrz maszyn oraz między zakładami przemysłowymi. Sprawdza się zarówno w połączeniach nieruchomych, jak i sporadycznie ruchomych bez obciążeń rozciągających.

• Połączenia sterowników PLC, styczników i przekaźników w szafach sterowniczych.
• Okablowanie czujników i siłowników w środowiskach olejowych (np. obrabiarki, prasy hydrauliczne).
• Instalacje w warsztatach, halach produkcyjnych i magazynach, gdzie występują kwasy lub zasady.
• Przyłącza nieruchome i sporadycznie ruchome (np. do wózków transportowych, przenośników) bez narażenia na rozciąganie.

Wskazówki Montażowe

Montaż i podłączenie przewodu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przewód należy układać zgodnie z zaleceniami producenta dotyczącymi minimalnych promieni gięcia (jeśli podane w dokumentacji technicznej). Zaciski i końcówki dobierać odpowiednio do przekroju 1,5 mm² oraz prądu obciążenia. Upewnić się, że przewód nie jest narażony na rozciąganie ani ostre krawędzie.

FAQ

• Jakie jest napięcie znamionowe przewodu? Napięcie znamionowe U0/U wynosi 300/500 V, co pozwala na bezpieczne stosowanie w typowych obwodach sterowniczych i siłowych.
• Czy przewód nadaje się do pracy w środowisku olejowym? Tak – posiada podwyższoną olejoodporność zgodną z normą DIN EN 50363-4-1 (TM5), dzięki czemu sprawdza się w obecności olejów przemysłowych.
• Jakie jest oznaczenie żył? Żyły są oznaczone liczbami (kolorystyka zgodna z normą dla przewodów sterowniczych), co ułatwia identyfikację i podłączenie.
