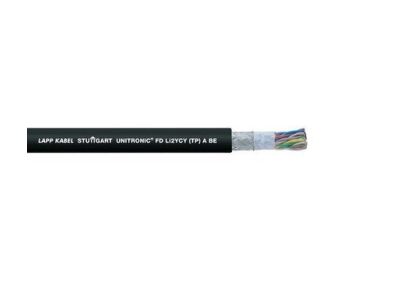

Przewód sterowniczy FD UNITRONIC LI2YCY (TP) A BE 4x2x0,34 BĘBEN | 0031399 Lapp Kabel

Opis i Kluczowe Cechy

Przewód sterowniczy FD UNITRONIC LI2YCY (TP) A BE 4x2x0,34 (symbol 0031399) to ekranowany przewód do transmisji sygnałów o niskiej częstotliwości, projektowany z myślą o aplikacjach wymagających wysokiej odporności na zakłócenia elektromagnetyczne. Płaszcz zewnętrzny z PVC zapewnia odporność na działanie oleju, a konstrukcja z parą skręconą (TP) minimalizuje pojemność międzyżyłową. Przeznaczony do pracy w suchych i wilgotnych pomieszczeniach oraz w prowadnicach łańcuchowych z przesuwem do 10 m. Napięcie robocze 1000 V (zgodne z normami UL/CSA) umożliwia zastosowanie w obwodach sterowniczych, regulacyjnych i pomiarowych.

• Ekranowanie miedzianym oplotem: Zapewnia wysoką ochronę przed zakłóceniami elektromagnetycznymi (EMC), kluczową w środowiskach przemysłowych z dużym poziomem szumów.
• Pary skręcone TP (twisted pair): Redukuje pojemność międzyżyłową, co jest istotne przy transmisji sygnałów o niskiej częstotliwości na długich odcinkach.
• Odporność na zginanie w prowadnicach łańcuchowych: Przeznaczony do pracy w ruchomych częściach maszyn, sprawdzony w 2 milionach cykli zginania – gwarantuje długą żywotność w dynamicznych aplikacjach.
• Płaszcz zewnętrzny z PVC: Odporny na działanie oleju, co zapewnia trwałość w trudnych warunkach przemysłowych. Nadaje się do stosowania w suchych i wilgotnych środowiskach.
• Niskie napięcie robocze 1000 V (UL/CSA): Umożliwia stosowanie w północnoamerykańskich instalacjach, zwiększając elastyczność projektową.

Zgodność z Normami

Przewód spełnia wymagania norm UL/CSA dla napięcia roboczego 1000 V, co potwierdza jego zgodność z rynkiem północnoamerykańskim. Konstrukcja przewodu jest zgodna z normami europejskymi dotyczącymi transmisji sygnałów i kompatybilności elektromagnetycznej (EMC). Posiada atest UL i jest odpowiedni do stosowania w obwodach sterowniczych i regulacyjnych.

Zastosowanie

Przewód FD UNITRONIC LI2YCY (TP) A BE 4x2x0,34 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, gdzie wymagana jest niezawodna transmisja sygnałów o niskiej częstotliwości.

• Obwody sterownicze i regulacyjne w maszynach przemysłowych, w tym w interfejsach maszynowych.
• Prowadnice łańcuchowe z przesuwem do 10 m – idealny do ruchomych części maszyn, np. robotów przemysłowych lub systemów transportu.
• Środowiska wymagające wysokiej odporności na zakłócenia elektromagnetyczne, np. hale produkcyjne z dużą liczbą urządzeń elektrycznych.
• Inżynieria medyczna i laboratoryjna – gdzie niezawodna transmisja sygnałów jest krytyczna.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Przewód należy układać z zachowaniem minimalnego promienia gięcia, aby uniknąć uszkodzeń izolacji. Podczas prowadzenia w prowadnicach łańcuchowych należy zapewnić odpowiednie mocowanie i prowadzenie kabla, aby zapobiec naprężeniom mechanicznym. W miejscach narażonych na działanie oleju lub substancji chemicznych należy dodatkowo zabezpieczyć przewód. Po montażu zaleca się przeprowadzenie testów ciągłości i rezystancji izolacji.

FAQ

• Czy przewód nadaje się do stosowania w środowiskach wilgotnych? Tak, płaszcz zewnętrzny z PVC zapewnia odporność na wilgoć, co umożliwia stosowanie przewodu w suchych i wilgotnych pomieszczeniach.
• Jakie jest maksymalne napięcie robocze przewodu? Maksymalne napięcie robocze wynosi 1000 V zgodnie z normami UL/CSA, co umożliwia jego stosowanie w instalacjach przemysłowych oraz na rynku północnoamerykańskim.
• Czy przewód jest odporny na zginanie w prowadnicach łańcuchowych? Tak, przewód został zaprojektowany do pracy w prowadnicach łańcuchowych z przesuwem do 10 m i został przetestowany na 2 miliony cykli zginania, co gwarantuje jego trwałość w dynamicznych aplikacjach.
