Przewód spiralny UNITRONIC SPIRAL 4x0,25/400 | 73220253 Lapp Kabel

Opis i Kluczowe Cechy

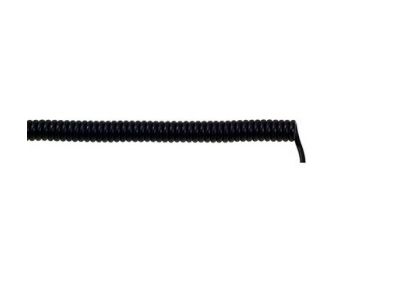

Przewód spiralny UNITRONIC SPIRAL 4x0,25/400 (symbol 73220253) to ekranowany przewód PUR o 4 żyłach o przekroju 0,25 mm², przeznaczony do transmisji sygnałów i danych w aplikacjach przemysłowych. Dzięki wysokiej giętkości i zdolności do 4-krotnego wydłużenia, idealnie sprawdza się w systemach wymagających częstych ruchów, takich jak maszyny biurowe, urządzenia sterownicze czy interfejsy przemysłowe. Powłoka zewnętrzna z poliuretanu (PUR) zapewnia wyjątkową odporność na ścieranie, oleje, smary i środki chemiczne.

• 4 żyły o przekroju 0,25 mm²: Przeznaczone do transmisji sygnałów niskiej częstotliwości, zgodnie z normą DIN 47100, z jednoznacznym kodem barwnym żył (czarny, brązowy, niebieski, biały).
• Płaszcz zewnętrzny PUR: Odporny na oleje, smary, środki chemiczne i wysokie obciążenia mechaniczne – gwarantuje długą żywotność w trudnych warunkach środowiskowych.
• Ekranowanie oplotem z cynowanych drucików miedzianych: Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w precyzyjnych systemach sterowania.
• Giętka konstrukcja spiralna: Umożliwia 4-krotne wydłużenie przewodu względem długości spoczynkowej, co zwiększa elastyczność i wygodę montażu w ograniczonej przestrzeni.
• Długość robocza 400–1600 mm: Zakres regulacji długości pozwala na dostosowanie do różnych układów i aplikacji.

Zgodność z Normami

Przewód UNITRONIC SPIRAL 4x0,25/400 spełnia wymagania normy DIN 47100 dotyczącej kodów barwnych żył, a także zachowuje zgodność z europejskimi dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC). Produkt posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi standardami bezpieczeństwa i jakości.

Zastosowanie

Przewód spiralny UNITRONIC SPIRAL 4x0,25/400 znajduje szerokie zastosowanie w instalacjach przemysłowych i systemach automatyki, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne i zakłócenia elektromagnetyczne.

• Systemy komputerowe i urządzenia sterownicze – transmisja sygnałów sterujących i pomiarowych.
• Maszyny biurowe i przemysłowe – połączenia między modułami w urządzeniach wymagających częstych ruchów.
• Wagi i urządzenia pomiarowe – precyzyjna transmisja danych w środowiskach wilgotnych lub oleistych.
• Interfejsy maszynowe – elastyczne połączenia w ograniczonej przestrzeni, np. w robotach przemysłowych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem szczególnej ostrożności przy giętkim ekranowaniu. Należy unikać nadmiernego skręcania przewodu podczas montażu, aby nie uszkodzić oplotu. Zaleca się stosowanie odpowiednich złączek i zacisków, dostosowanych do przekroju żył 0,25 mm². Podczas układania przewodu należy zapewnić odpowiedni promień gięcia, aby nie doszło do uszkodzenia powłoki zewnętrznej. Unikać kontaktu z ostrymi krawędziami i źródłami ciepła.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Przewód jest odporny na warunki środowiskowe, ale należy go stosować w zakresie temperatury określonym w dokumentacji producenta. Nie jest przeznaczony do ciągłej ekspozycji na bezpośrednie działanie czynników atmosferycznych (np. deszcz, promieniowanie UV).
• Jakie jest maksymalne obciążenie prądowe przewodu? Dane nie zawierają informacji o maksymalnym obciążeniu prądowym. Przewód jest przeznaczony głównie do transmisji sygnałów i danych, a nie do zasilania.
• Czy przewód można stosować w środowiskach wilgotnych? Tak, powłoka PUR zapewnia odporność na wilgoć, jednak zaleca się stosowanie go w suchych lub wilgotnych, ale nie mokrych warunkach. W przypadku ciągłego kontaktu z wodą, należy dodatkowo zabezpieczyć połączenie.
