Przewód spiralny UNITRONIC SPIRAL 4x0,14/200 | 73220211 Lapp Kabel

Opis i Kluczowe Cechy

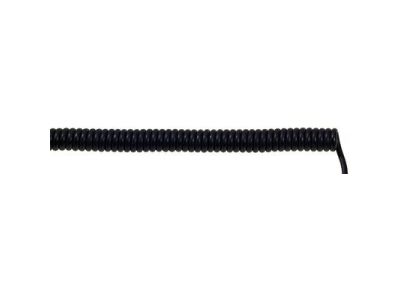

Przewód spiralny UNITRONIC SPIRAL 4x0,14/200 (symbol 73220211) to elastyczny, ekranowany przewód o konstrukcji spiralnej, przeznaczony do transmisji sygnałów i danych w niskiej częstotliwości. Wykonany z żył o przekroju 0,14 mm² (4 żyły) w standardzie DIN 47100, z płaszczem zewnętrznym z poliuretanu (PUR), który gwarantuje wysoką odporność na środki smarne, chemikalia oraz obciążenia mechaniczne.

• 4 żyły 0,14 mm² wg DIN 47100: Precyzyjne oznaczenie kolorowe ułatwia identyfikację poszczególnych żył, co skraca czas montażu i minimalizuje ryzyko błędów połączeniowych.
• Płaszcz zewnętrzny PUR: Odporny na ścieranie, nacięcia, działanie olejów mineralnych i środków chemicznych – idealny do ciężkich warunków przemysłowych.
• Ekranowanie oplotem z cynowanych drucików miedzianych: Zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI/RFI), zapewniając stabilną transmisję sygnału.
• Konstrukcja spiralna o zakresie 200–800 mm: Pozwala na 4-krotne wydłużenie przewodu, dostosowując się do dynamicznych ruchów maszyn i urządzeń.
• Wysoka giętkość: Umożliwia pracę w ograniczonej przestrzeni i adaptację do układów o złożonych trajektoriach, np. w robotyce czy systemach transportowych.

Zgodność z Normami

Przewód spełnia wymagania norm międzynarodowych dotyczących przewodów giętkich i ekranowanych. Zgodny z dyrektywami Unii Europejskiej i posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i jakość w zastosowaniach przemysłowych.

Zastosowanie

Przewód UNITRONIC SPIRAL 4x0,14/200 dedykowany jest do aplikacji wymagających elastycznego i niezawodnego przesyłu sygnałów w środowiskach przemysłowych, gdzie przewód narażony jest na ruchy, wibracje i kontakt z czynnikami zewnętrznymi.

• Systemy komputerowe i elektroniczne urządzenia sterownicze – np. w automatyce przemysłowej.
• Maszyny biurowe i wagi przemysłowe – do transmisji danych o niskiej częstotliwości.
• Interfejsy maszyn w liniach produkcyjnych – jako połączenie ruchomych części maszyn (np. ramion robotów, stołów obrotowych).
• Urządzenia pomiarowe i systemy transportowe – gdzie wymagana jest trwała i odporna na zakłócenia transmisja sygnału.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Unikać nadmiernego zginania przewodu w promieniu mniejszym niż 5-krotność średnicy zewnętrznej. Podczas układania zwrócić uwagę na zakres ruchu spiralnego (200–800 mm), aby nie dopuścić do jego nadmiernego rozciągnięcia lub skrócenia. Złącza i końcówki powinny być dobrane zgodnie z przekrojem żył (0,14 mm²) i standardem DIN 47100. Przewód przeznaczony do pracy w suchych, wilgotnych lub oleistych środowiskach – nie stosować w zanurzeniu w cieczach lub w miejscach narażonych na ciągłe działanie wody.

FAQ

• Czy przewód można stosować na zewnątrz? Tak, przewód nadaje się do stosowania na zewnątrz, jednak wyłącznie w zakresie dopuszczalnych temperatur pracy (szczegóły znajdują się w dokumentacji technicznej produktu). Należy unikać bezpośredniego kontaktu z wodą lub wilgocią skondensowaną przez dłuższy czas.
• Jaka jest maksymalna częstotliwość sygnału, którą można przesyłać przewodem? Przewód przeznaczony jest do transmisji danych o niskiej częstotliwości. Dokładne parametry częstotliwościowe znajdują się w dokumentacji producenta produktu.
• Jakie są zalecane złącza do tego przewodu? Ze względu na standard DIN 47100 zalecane są złącza przystosowane do żył o przekroju 0,14 mm², np. typu RJ45, wtyki przemysłowe M12 lub indywidualnie dobrane końcówki lutowane do oplotu ekranującego.
