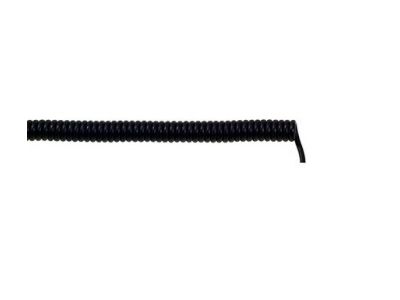

Przewód spiralny UNITRONIC SPIRAL 12x0,14/300 | 73220232 Lapp Kabel

Opis i Kluczowe Cechy

Przewód spiralny UNITRONIC SPIRAL 12x0,14/300 (symbol 73220232) to wysokiej jakości przewód ekranowany o 12 żyłach o przekroju 0,14 mm² każda. Charakteryzuje się giętkością pozwalającą na 4-krotne wydłużenie, co ułatwia montaż w ograniczonej przestrzeni. Płaszcz zewnętrzny z poliuretanu (PUR) zapewnia odporność na olej mineralny, środki chemiczne i wysokie obciążenia mechaniczne – idealny do zastosowań w trudnych warunkach przemysłowych.

• 12 żył o przekroju 0,14 mm²: Przeznaczony do transmisji sygnałów o niskiej częstotliwości w systemach sterowania, urządzeniach pomiarowych i maszynach biurowych.
• Płaszcz PUR odporny na olej i chemikalia: Zapewnia długotrwałą ochronę w środowiskach narażonych na kontakt z agresywnymi substancjami, smarami i wilgocią.
• Ekranowanie owijane oplotem z cynowanych drucików miedzianych: Minimalizuje zakłócenia elektromagnetyczne, gwarantując stabilną transmisję sygnału.
• Kod barwny żył DIN 47100: Umożliwia szybką i jednoznaczną identyfikację poszczególnych żył, skracając czas montażu i redukując ryzyko błędów.
• 4-krotne wydłużenie przewodu: Hiperelastyczna konstrukcja sprawia, że przewód może być wielokrotnie rozciągany i zwijany bez uszkodzeń mechanicznych.

Zgodność z Normami

Przewód spełnia wymagania norm europejskich dotyczących przewodów ekranowanych i transmisji sygnałów. Zgodny z dyrektywami Unii Europejskiej, posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Przewód spiralny UNITRONIC SPIRAL 12x0,14/300 znajduje szerokie zastosowanie w systemach wymagających elastycznych połączeń o wysokiej odporności na warunki środowiskowe.

• Sterowanie i regulacja maszyn przemysłowych – połączenia między szafami sterowniczymi a czujnikami lub aktuatorami.
• Urządzenia pomiarowe i systemy wagowe – transmisja sygnałów w środowiskach narażonych na wibracje i kontakt z olejem.
• Systemy komputerowe i urządzenia biurowe – połączenia w serwerowniach i stanowiskach pracy narażonych na zakłócenia elektromagnetyczne.
• Interfejsy maszynowe – elastyczne połączenia w aplikacjach o ograniczonym zakresie ruchu, takich jak roboty przemysłowe.
• Zastosowania zewnętrzne (w zakresie dopuszczalnych temperatur) – prowadzenie kabli w miejscach narażonych na działanie czynników atmosferycznych.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie od instalacji. Przewód spiralny należy rozciągać delikatnie, unikając gwałtownych ruchów, które mogłyby uszkodzić izolację. Zginanie powinno odbywać się z zachowaniem minimalnego promienia gięcia, aby nie doprowadzić do uszkodzenia oplotu ekranującego. Podczas układania przewodu w miejscach narażonych na kontakt z olejem lub chemikaliami, należy upewnić się, że płaszcz PUR nie został uszkodzony.

FAQ

• Jaka jest maksymalna długość robocza przewodu? Przewód spiralny UNITRONIC SPIRAL 12x0,14/300 charakteryzuje się zakresem wydłużenia od 300 mm do 1200 mm – w stanie nierozciągniętym długość wynosi około 300 mm.
• Czy przewód nadaje się do stosowania na zewnątrz? Tak, płaszcz z poliuretanu (PUR) zapewnia wysoką odporność na warunki atmosferyczne, jednak zaleca się stosowanie w zakresie dopuszczalnych temperatur pracy określonych w dokumentacji.
• Jakie zakłócenia elektromagnetyczne minimalizuje ekran? Owijany oplot z cynowanych drucików miedzianych skutecznie redukuje zakłócenia pochodzące od silników, falowników i innych źródeł EMI, chroniąc sygnał przed zniekształceniami.
