Przewód spiralny OLFLEX SPIRAL 540 P 5G0,75 600/2000 | 71220120 Lapp Kabel

Opis i Kluczowe Cechy

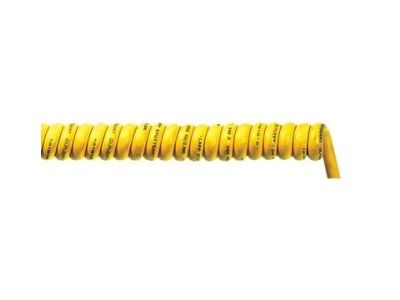

Przewód spiralny OLFLEX SPIRAL 540 P (symbol 71220120) w wersji 5G0,75 to elastyczny przewód przemysłowy o konstrukcji spiralnej, przeznaczony do zasilania ruchomych odbiorników w trudnych warunkach środowiskowych. Wykonany z żył miedzianych o przekroju 0,75 mm² (5 żył) w izolacji PVC, pokryty odpornym płaszczem z poliuretanu (PUR). Długość robocza wynosi od 600 mm do 2000 mm w stanie nierozciągniętym, z możliwością rozciągnięcia do 3,5-krotności długości początkowej. Jasny kolor płaszcza zewnętrznego zwiększa widoczność i bezpieczeństwo użytkowania.

• Odporny płaszcz PUR: Zapewnia wysoką trwałość w środowiskach agresywnych chemicznie, odporność na oleje mineralne, smary, rozcieńczone kwasy i alkalia.
• Konstrukcja spiralna (540 P): Umożliwia wielokrotne rozciąganie i powrót do pierwotnej długości bez uszkodzeń, idealne do aplikacji z ruchomymi elementami maszyn.
• 5 żył o przekroju 0,75 mm²: Przystosowane do zasilania silników, czujników i innych odbiorników o średnim poborze mocy w instalacjach przemysłowych.
• Jaskrawy kolor płaszcza: Poprawia widoczność przewodu w halach produkcyjnych, co minimalizuje ryzyko uszkodzeń mechanicznych i ułatwia identyfikację trasy kablowej.
• Szeroki zakres temperatur pracy: Zachowuje elastyczność i parametry elektryczne w zakresie od -40°C do +80°C, co pozwala na eksploatację w surowych warunkach klimatycznych.

Zgodność z Normami

Przewód spełnia wymagania normy DIN VDE 0245, DIN VDE 0281-1 oraz IEC 60227. Posiada oznakowanie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa produktów elektrycznych. Przeznaczony do instalacji zgodnych z normami przemysłowymi.

Zastosowanie

Przewód spiralny OLFLEX SPIRAL 540 P 5G0,75 znajduje zastosowanie w instalacjach wymagających elastycznego zasilania ruchomych elementów, odpornych na działanie chemikaliów i ekstremalne warunki środowiskowe.

• Zasilanie ruchomych części maszyn i urządzeń przemysłowych (np. robotów, przenośników, wózków jezdnych).
• Instalacje w halach produkcyjnych, gdzie przewód narażony jest na kontakt z olejami, smarami i substancjami chemicznymi.
• Wyposażenie medyczne i laboratoryjne wymagające elastycznych połączeń zasilających w trudnych warunkach.
• Budownictwo i prace geodezyjne – zasilanie przenośnego sprzętu w warunkach zewnętrznych.
• Maszyny budowlane i rolnicze eksploatowane w trudnych warunkach terenowych i klimatycznych.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przewód należy mocować za pomocą odpowiednich uchwytów spiralnych lub dławików, unikając ostrych załamań i nadmiernego rozciągania poza zakres 3,5-krotności długości nierozciągniętej. Przed podłączeniem sprawdzić stan izolacji i żył oraz upewnić się, że napięcie znamionowe przewodu (300/500 V) jest zgodne z parametrami instalacji. W miejscach narażonych na kontakt z substancjami chemicznymi zaleca się stosowanie dodatkowych osłon ochronnych.

FAQ

• Jaki jest maksymalny zakres rozciągliwości przewodu? Przewód można rozciągnąć do 3,5-krotności swojej pierwotnej długości (np. z 600 mm do 2100 mm), zachowując pełną funkcjonalność.
• Czy przewód nadaje się do stosowania na zewnątrz? Tak – dzięki odporności na UV, wodę i zmienne warunki atmosferyczne, przewód może być eksploatowany w środowiskach zewnętrznych.
• Jakie napięcie znamionowe ma przewód? Przewód posiada napięcie znamionowe U0/U = 300/500 V, co oznacza bezpieczną pracę w instalacjach niskiego napięcia.
