Przewód spiralny OLFLEX SPIRAL 400 P 5G2,5 1-2,5M | 70002722 Lapp Kabel

Opis i Kluczowe Cechy

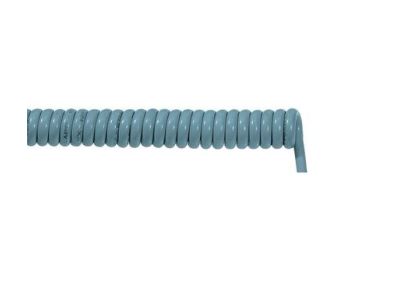

Przewód spiralny OLFLEX SPIRAL 400 P (symbol 70002722) firmy Lapp to elastyczne połączenie sterowniczo-zasilające o konfiguracji 5 żył po 2,5 mm² i napięciu znamionowym U0/U 300/500 V. Płaszcz z poliuretanu (PUR) zapewnia wysoką odporność na oleje mineralne, rozcieńczone kwasy i zasady, a konstrukcja spirali umożliwia rozciąganie od 1 m do 2,5 m. Przeznaczony do pracy w trudnych warunkach przemysłowych, w budowie maszyn i aparatury.

• Konstrukcja 5 żył 2,5 mm²: Umożliwia jednoczesne przesyłanie sygnałów sterowniczych i zasilania w kompaktowej formie, oszczędzając miejsce w szafach sterowniczych.
• Napięcie znamionowe 300/500 V: Odpowiednie do typowych obwodów sterowniczych i pomocniczych w przemyśle, zgodne z wymaganiami instalacyjnymi.
• Płaszcz z poliuretanu (PUR): Wyjątkowa odporność na oleje mineralne, smary, rozcieńczone kwasy i roztwory alkaliczne – gwarantuje długą żywotność w agresywnym środowisku.
• Rozciąganie od 1 m do 2,5 m (do 3× długości ściśniętej): Wysoka siła naprężenia i elastyczność spirali umożliwia dynamiczne prowadzenie kabla bez ryzyka uszkodzenia mechanicznego.
• Oznaczenie żył liczbami: Ułatwia identyfikację i podłączanie przewodów podczas montażu i serwisu, redukując ryzyko pomyłek.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE, co potwierdza zgodność z obowiązującymi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach przemysłowych zgodnie z przepisami krajowymi.

Zastosowanie

Przewód spiralny OLFLEX SPIRAL 400 P został zaprojektowany do wymagających aplikacji w budowie maszyn i aparatury przemysłowej, gdzie wymagana jest odporność chemiczna i mechaniczna. Sprawdza się zarówno w połączeniach stałych, jak i ruchomych.

• Jako przewód sterowniczy i zasilający w maszynach produkcyjnych i obrabiarkach.
• W budowie aparatury przemysłowej – połączenia między sterownikami a siłownikami, czujnikami.
• W systemach transportu i liniach montażowych, gdzie wymagane jest wielokrotne zginanie i rozciąganie.
• W obszarach narażonych na kontakt z olejami, smarami i rozcieńczonymi chemikaliami (np. hale produkcyjne, warsztaty).

Wskazówki Montażowe

Montaż i podłączenie przewodu spiralnego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój żył 2,5 mm² dobrano do typowych prądów obciążenia – przy dłuższych trasach lub dużych obciążeniach należy uwzględnić spadek napięcia. Unikać przeciągania spirali poza jej maksymalną długość roboczą (2,5 m). Nie układać przewodu w bezpośrednim sąsiedztwie ostrych krawędzi bez dodatkowej osłony.

FAQ

• Jaka jest maksymalna długość po rozciągnięciu? Przewód spiralny rozciąga się od 1 m (w stanie ściśniętym) do 2,5 m. Właściwość ta umożliwia dynamiczne prowadzenie kabla bez luzów i naprężeń.
• Czy przewód jest odporny na oleje i chemikalia? Tak, płaszcz PUR zapewnia odporność na wiele rodzajów olejów mineralnych, smarów, rozcieńczonych kwasów i alkalicznych roztworów wodnych. Nie jest przeznaczony do ciągłego kontaktu z agresywnymi rozpuszczalnikami.
• Czy nadaje się do układania na stałe w szafach sterowniczych? Tak, przewód może być używany zarówno w aplikacjach ruchomych (np. jako kabel łączący ruchome elementy), jak i w stałych instalacjach w szafach sterowniczych – pod warunkiem zachowania minimalnego promienia gięcia i unikania ostrych załamań.
