Przewód spiralny OLFLEX SPIRAL 400 P 18G0,75 1-3M | 70002735 Lapp Kabel

Opis i Kluczowe Cechy

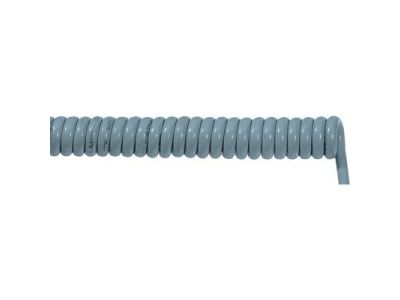

Przewód spiralny ÖLFLEX SPIRAL 400 P 18G0,75 (symbol 70002735) produkcji Lapp to elastyczne połączenie sterownicze i zasilające przeznaczone do wymagających aplikacji przemysłowych. Wyposażony w 18 żył o przekroju 0,75 mm², napięcie znamionowe U0/U 300/500 V oraz odporny na substancje chemiczne płaszcz PUR. Długość w stanie ściśniętym wynosi 1 m, a spirala może być rozciągnięta do 3 m, co ułatwia prowadzenie w ruchomych układach.

• 18 żył x 0,75 mm²: odpowiedni przekrój dla przewodów sterowniczych i zasilających w maszynach – zapewnia bezpieczny przesył sygnałów i napięcia bez przeciążeń.
• Płaszcz PUR: wysoka odporność na oleje mineralne, smary, rozcieńczone kwasy, alkaliczne roztwory wodne oraz wiele innych substancji chemicznych – gwarantuje długą żywotność w trudnym środowisku przemysłowym.
• Długość spirali ściśniętej 1 m, rozciąganie do 3 m: możliwość trzykrotnego wydłużenia ułatwia prowadzenie przewodu w aplikacjach wymagających ruchu i zmiany odległości, przy zachowaniu powtarzalnej siły naprężenia.
• Oznaczenie żył liczbami: szybka i jednoznaczna identyfikacja przewodów podczas montażu i serwisu – skraca czas instalacji.
• Wysoka siła naprężenia: konstrukcja spiralna wytrzymuje obciążenia rozciągające bez uszkodzenia izolacji – idealna do prowadzenia wzdłuż elementów ruchomych maszyn.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przewodów sterowniczych i zasilających w warunkach przemysłowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Wykonany zgodnie ze standardami DIN w zakresie budowy i parametrów elektrycznych.

Zastosowanie

Przewód ÖLFLEX SPIRAL 400 P jest dedykowany do układów wymagających elastycznego połączenia z możliwością wielokrotnego rozciągania. Sprawdza się w następujących scenariuszach:

• Jako przewód sterowniczy w maszynach produkcyjnych – łączy panele operatorskie z ruchomymi głowicami lub siłownikami.
• Zasilanie i sterowanie w budowie aparatury przemysłowej, gdzie wymagana jest odporność na oleje i chemikalia.
• Prowadzenie sygnałów w układach automatyki przemysłowej z ciągłym ruchem – np. w robotyce lub przenośnikach.
• Połączenia pomiędzy szafami sterowniczymi a ruchomymi elementami maszyn (bramy, prowadnice liniowe).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewód należy prowadzić z zachowaniem minimalnych promieni gięcia zgodnie z dokumentacją techniczną producenta – unikaj ostrych krawędzi, które mogłyby uszkodzić płaszcz PUR. Przy montażu na stałe zabezpiecz przewód przed nadmiernym rozciąganiem poza zalecany zakres (max 3x długości ściśniętej). Dobierz przekrój przewodu do obciążenia prądowego instalacji. W przypadku mocowania na ruchomych elementach stosuj odpowiednie uchwyty odciążające.

FAQ

• Czy przewód jest odporny na oleje i smary? Tak, płaszcz PUR zapewnia wysoką odporność na wiele substancji smarnych na bazie olejów mineralnych, rozcieńczonych kwasów, alkalicznych roztworów wodnych oraz innych chemikaliów typowych dla środowiska przemysłowego.
• Jaka jest maksymalna długość po rozciągnięciu? Długość w stanie ściśniętym wynosi 1 m, a spirala może być rozciągnięta do 3 m (trzykrotność długości ściśniętej). Nie należy przekraczać tego zakresu, aby nie uszkodzić struktury przewodu.
• Czy przewód nadaje się do prowadzenia w układach ruchomych? Tak, konstrukcja spiralna z płaszczem PUR jest zaprojektowana do pracy w warunkach ciągłego rozciągania i zginania, np. w maszynach z ruchomymi głowicami, robotyce czy przenośnikach.
