Przewód silnikowy OLFLEX SERVO 9YSLCY-JB 4G2,5 0,6/1kV BĘBEN | 0037001 Lapp Kabel

Opis i Kluczowe Cechy

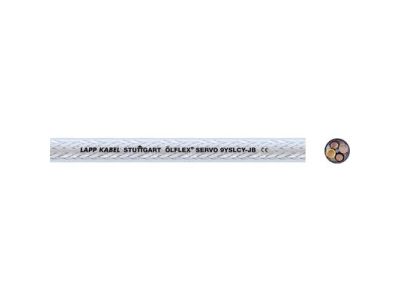

Przewód silnikowy ÖLFLEX SERVO 9YSLCY-JB 4G2,5 0,6/1kV od LAPP to giętki, ekranowany kabel przyłączeniowy dedykowany do połączeń między przetwornicami częstotliwości a silnikami elektrycznymi. Dzięki napięciu znamionowemu 0,6/1 kV oraz przekrojowi 4×2,5 mm² umożliwia bezpieczne zasilanie napędów o znacznym zapotrzebowaniu mocy. Podwójny ekran z folii aluminiowej i oplotu miedzianego zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMI). Izolacja żył o niskiej pojemności pozwala na długie ścieżki transmisji sygnału, a zrównoważona konstrukcja z trójczęściowym uziemieniem ochronnym redukuje szkodliwe prądy łożyskowe, wydłużając żywotność silnika. Produkt dostępny na bębnie.

• Napięcie znamionowe 0,6/1 kV: umożliwia zasilanie silników o dużych mocach przy zachowaniu marginesu bezpieczeństwa.
• Podwójny ekran (folia aluminiowa + oplot miedziany o wysokim stopniu pokrycia): zapewnia doskonałą odporność na zakłócenia elektromagnetyczne, niezbędną w instalacjach z przetwornicami częstotliwości.
• Izolacja żył o niskiej pojemności: umożliwia bezproblemową transmisję na długich dystansach, redukując tłumienie sygnału.
• Certyfikaty UL i CSA: gwarantują zgodność z wymaganiami rynku północnoamerykańskiego, co ułatwia eksport i unifikację magazynów.
• Zrównoważona konstrukcja 3+3 (wariant) oraz trójczęściowe uziemienie ochronne: zapobiega powstawaniu prądów łożyskowych w silniku, zwiększając niezawodność i trwałość napędu.

Zgodność z Normami

Przewód posiada atest UL oraz certyfikat CSA, co potwierdza jego dopuszczenie do stosowania w Ameryce Północnej przy napięciu roboczym 1000 V. Klasyfikacja właściwości przeciwpożarowych jest zgodna z rozporządzeniem UE 305/2011 (BauPVO/CPR). Produkt spełnia wymogi norm europejskich i może być stosowany w instalacjach wymagających deklaracji CPR.

Zastosowanie

ÖLFLEX SERVO 9YSLCY-JB 4G2,5 został zaprojektowany do wymagających aplikacji przemysłowych, w których kluczowa jest niezawodność połączeń w środowisku z zakłóceniami. Sprawdza się w następujących scenariuszach:

• Łączenie przetwornic częstotliwości z silnikami elektrycznymi w układach napędowych.
• Stosowanie w suchych, wilgotnych oraz mokrych pomieszczeniach przemysłowych – płaszcz PVC odporny na kwasy i zasady, o ograniczonej odporności na oleje.
• Instalacje nieruchome oraz sporadycznie ruszane (np. maszyny produkcyjne, przenośniki) przy średnich obciążeniach mechanicznych.
• Zasilanie dużych napędów elektrycznych w obwodach silnikowych wymagających ekranowania przeciwko EMI.

Wskazówki Montażowe

Montaż i podłączenie przewodu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przekrój przewodu (4×2,5 mm²) należy dobrać do prądu znamionowego odbiornika. Ze względu na giętką budowę przewód dobrze układa się w korytach i puszkach – unikać ostrych zagięć promieniem mniejszym niż zalecany przez producenta. W celu zachowania skuteczności ekranowania stosować dławiki kablowy z metalowym korpusem i odpowiednim stykiem z oplotem. W przypadku stosowania na zewnątrz (wyłącznie wersje czarne) upewnić się, że temperatura otoczenia nie przekracza dopuszczalnych wartości podanych w dokumentacji technicznej.

FAQ

• Czy przewód nadaje się do stosowania na zewnątrz? Wyłącznie wersje czarne płaszcza PVC są przystosowane do montażu na zewnątrz w warunkach europejskich. Wersja przezroczysta (jak w niniejszym produkcie) przeznaczona jest do wnętrz suchych, wilgotnych i mokrych.
• Jaka jest odporność na oleje? Płaszcz PVC wykazuje ograniczoną odporność na oleje – nie jest to kabel olejoodporny, dlatego w środowiskach z bezpośrednim kontaktem z olejami mineralnymi zaleca się stosowanie osłon dodatkowych.
• Czy ekranowanie chroni przed zakłóceniami elektromagnetycznymi? Tak, podwójny ekran (folia aluminiowa + oplot miedziany o wysokim stopniu pokrycia) zapewnia bardzo skuteczną ochronę przed EMI, co jest kluczowe przy prowadzeniu kabla równolegle z przetwornicami częstotliwości.
