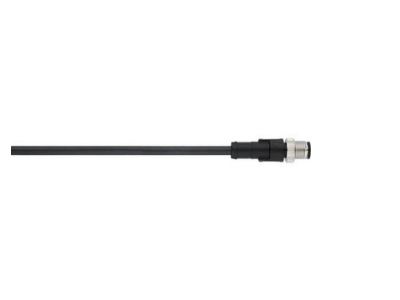

Przewód przyłączeniowy UNITRONIC SENSOR SH M12 PIN:5 wtyk kątowy, 60VAC 4A, AB-C5-5,0PUR-M12FA-SH | 22260714 Lapp Kabel

Opis i Kluczowe Cechy

Przewód przyłączeniowy UNITRONIC SENSOR SH (symbol 22260714) z wtykiem kątowym M12 5P to sprawdzone rozwiązanie do podłączenia czujników i elementów wykonawczych w instalacjach przemysłowych. Przeznaczony do pracy w trudnych warunkach mechanicznych i środowiskowych, dzięki giętkiemu ekranowanemu przewodowi z poliuretanu. Zapewnia niezawodne połączenia o niskiej rezystancji dzięki złoconym stykom i zintegrowanej blokadzie antywibracyjnej.

• Konfekcjonowany przewód 5 m: Gotowe rozwiązanie skraca czas montażu i minimalizuje ryzyko błędów instalacyjnych.
• Ekranowanie i giętki poliuretan: Ochrona przed zakłóceniami elektromagnetycznymi i odporność na ścieranie, oleje oraz chemikalia – idealny do maszyn przemysłowych.
• Wtyk M12 5P kątowy 90°: Kompaktowa konstrukcja ułatwia montaż w ograniczonych przestrzeniach, redukując ryzyko przypadkowego odłączenia.
• Złocone styki: Niska rezystancja połączenia zapewnia stabilny sygnał i długą żywotność złącza.
• Blokada antywibracyjna: Zintegrowane zabezpieczenie mechaniczne przeciwdziała luzowaniu się wtyku pod wpływem drgań.

Zgodność z Normami

Przewód spełnia wymagania norm przemysłowych dotyczących połączeń czujnikowych (np. M12) oraz dyrektyw Unii Europejskiej. Posiada oznakowanie CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przewód UNITRONIC SENSOR SH M12 5P znajduje zastosowanie w zautomatyzowanych liniach produkcyjnych, robotyce i systemach sterowania, gdzie wymagana jest wysoka odporność na zakłócenia i trwałość połączeń.

• Podłączenie czujników przemysłowych (np. indukcyjnych, optycznych) do sterowników PLC.
• Zasilanie i sygnalizacja elementów wykonawczych (np. zaworów, siłowników).
• Instalacje w maszynach pakujących, obrabiarkach CNC i liniach montażowych.
• Zastosowania w trudnych warunkach środowiskowych – odporność na oleje, smary i kurz.

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem należy upewnić się, że napięcie w instalacji jest odłączone. Wtyk M12 należy wkręcić ręcznie (zgodnie z kierunkiem zegara) do gniazda urządzenia aż do zatrzaśnięcia blokady antywibracyjnej. Unikać nadmiernego zginania przewodu w pobliżu wtyku – zalecany minimalny promień gięcia to 5-krotność średnicy zewnętrznej kabla. Przewód ekranowany należy uziemić zgodnie z zaleceniami producenta urządzenia.

FAQ

• Jaki jest maksymalny prąd i napięcie pracy? Przewód przeznaczony jest do pracy z napięciem do 60V AC i prądem 4A.
• Czy przewód nadaje się do pracy na zewnątrz? Przewód wykonany z poliuretanu jest odporny na warunki atmosferyczne, jednak zaleca się stosowanie dodatkowych osłon w miejscach narażonych na bezpośrednie działanie wody lub promieni UV.
• Jak rozpoznać poprawną polaryzację wtyku M12 5P? Wtyk M12 5P posiada kodowanie A (wg normy DIN EN 61076-2-101), co uniemożliwia błędne podłączenie. Kolorowe oznaczenia żył (wg schematu producenta) ułatwiają identyfikację.
