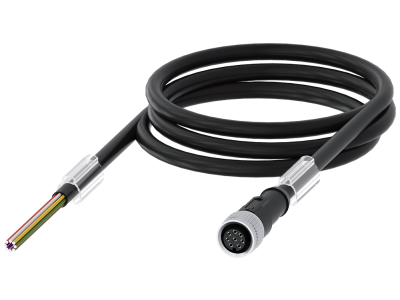

Przewód przyłączeniowy 8 biegunowy wolny koniec kabla, długość 10 m proste gniazdo M12 2 A i 30 V | 3SX5601-2GA10 Siemens

Alternatywny kod produktu: 3SX56012GA10

Opis i Kluczowe Cechy

Przewód przyłączeniowy z serii SIRIUS (Siemens) o symbolu 3SX5601-2GA10 to 8-biegunowy kabel z wolnym końcem i prostym gniazdem M12. Długość 10 m, prąd znamionowy 2 A i napięcie 30 V zapewniają niezawodną transmisję sygnałów i zasilanie w obwodach sterowania niskonapięciowego. Konstrukcja ułatwia szybką i bezpieczną instalację w szafach sterowniczych oraz na maszynach.

• 8-biegunowa konstrukcja: umożliwia przesyłanie wielu sygnałów jednocześnie, redukując liczbę potrzebnych przewodów i upraszczając okablowanie.
• Proste gniazdo M12: zapewnia szybkie, bezpieczne podłączenie do czujników i aktuatorów zgodnie z powszechnym standardem w automatyce.
• Długość 10 m: pozwala na elastyczne prowadzenie kabla od rozdzielnicy do odbiornika, nawet przy większych odległościach.
• Prąd znamionowy 2 A i napięcie 30 V: parametry wystarczające do zasilania i sygnalizacji w typowych obwodach sterowania niskonapięciowego, bez ryzyka przeciążenia styków.
• Wolny koniec kabla: ułatwia indywidualne dostosowanie zakończeń do zacisków lub szyny, dając instalatorowi swobodę w aranżacji połączeń.

Zgodność z Normami

Przewód przyłączeniowy spełnia wymagania europejskich norm dotyczących przewodów sterowniczych i posiada certyfikat CE. Jako element serii SIRIUS gwarantuje wysoką jakość wykonania i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Przewód 3SX5601-2GA10 znajduje zastosowanie w automatyce przemysłowej i budynkowej do łączenia elementów sterowania, sygnalizacji i zasilania niskonapięciowego.

• Podłączanie czujników indukcyjnych, pojemnościowych i optycznych do sterowników PLC oraz modułów wejść/wyjść.
• Transmisja sygnałów z przycisków, przełączników i lamp kontrolnych w szafach sterowniczych.
• Zasilanie niskonapięciowych aktuatorów, takich jak zawory proporcjonalne czy siłowniki elektryczne.
• Wykorzystanie w systemach automatyki maszyn i linii produkcyjnych, gdzie wymagane jest elastyczne i trwałe połączenie.

Wskazówki Montażowe

Montaż przewodu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Kabel prowadzić z zachowaniem minimalnych promieni gięcia, aby uniknąć uszkodzenia izolacji. Podłączenie wolnym końcem wykonać do zacisków lub szyny zgodnie z dokumentacją techniczną urządzenia. Przekrój przewodu i zabezpieczenie nadprądowe dobrać do prądu 2 A i napięcia 30 V.

FAQ

• Czy złącze M12 jest kodowane? Nie podano informacji o kodowaniu złącza. Standardowe proste gniazdo M12 umożliwia podłączenie w dowolnej orientacji, co ułatwia montaż.
• Jakie jest maksymalne napięcie pracy przewodu? Maksymalne napięcie robocze wynosi 30 V (DC lub AC), co jest typowe dla obwodów sterowania i sygnalizacji niskonapięciowej.
• Czy przewód można stosować w aplikacjach ruchomych? Przewód z wolnym końcem kabla i gniazdem M12 jest przeznaczony do stałej lub rzadko zmienianej instalacji. W przypadku dużych ruchów zaleca się stosowanie przewodów giętkich z odpowiednim ekranowaniem – dane produktu nie określają parametrów dla ruchomych aplikacji, dlatego należy sprawdzić specyfikację kabla.
