Przewód PROFINET Patchcord RJ45 IE-PNC-5-M12D-S-2-P-2-22-FD-RJ45 | 2171266 Lapp Kabel

Opis i Kluczowe Cechy

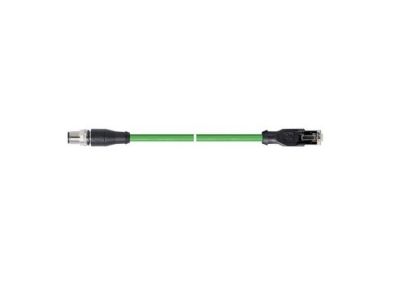

Przewód PROFINET Patchcord RJ45 IE-PNC-5-M12D-S-2-P-2-22-FD-RJ45 (symbol 2171266) to wysokiej jakości konfekcjonowany kabel Ethernet zaprojektowany do zastosowań przemysłowych, w szczególności w sieciach PROFINET. Posiada podwójne ekranowanie SF/UTP, co zapewnia wysoką odporność na zakłócenia elektromagnetyczne. Długość 2 m oraz zastosowanie złącz M12 (kodowanie D) i RJ45 w wersji prostej umożliwiają elastyczne i niezawodne połączenia w wymagających środowiskach przemysłowych.

• Standard PROFINET Typ C (Cat.5e): Zapewnia transmisję danych z prędkością do 100 Mbit/s, spełniając wymagania przemysłowych sieci ethernetowych.
• Podwójne ekranowanie SF/UTP: Wysoka odporność na zakłócenia elektromagnetyczne – kluczowe w środowiskach przemysłowych z dużą liczbą urządzeń elektrycznych.
• Płaszcz zewnętrzny z poliuretanu (PUR): Odporny na działanie olejów mineralnych, smarów i wielu środków chemicznych, co wydłuża żywotność kabla w trudnych warunkach.
• Złącza M12 (kodowanie D) i RJ45 (180°): Kompaktowe, kątowe złącza oszczędzają miejsce i ułatwiają organizację okablowania w maszynach i szafach sterowniczych.
• Zintegrowane zabezpieczenie antywibracyjne: Odporność na wstrząsy i wibracje w ruchomych aplikacjach, takich jak robotyka czy maszyny CNC.

Zgodność z Normami

Przewód spełnia wymagania norm przemysłowych związanych z okablowaniem ethernetowym, w tym standardy dla PROFINET i EtherCAT. Posiada oznakowanie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Patchcord RJ45 IE-PNC-5 znajduje zastosowanie w przemysłowych sieciach ethernetowych, gdzie wymagana jest wysoka odporność na zakłócenia i trudne warunki środowiskowe.

• Sieci PROFINET w automatyce przemysłowej, robotyce i systemach CNC.
• Połączenia w maszynach i urządzeniach wymagających odporności na oleje, smary i chemikalia.
• Instalacje w zakładach produkcyjnych, gdzie kable są narażone na ruchome elementy i wibracje.
• Pomieszczenia suche i wilgotne – dzięki płaszczowi PUR odpornemu na wilgoć i środki chemiczne.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie w obszarze montażu. Kabel należy układać z zachowaniem minimalnego promienia gięcia, aby uniknąć uszkodzenia żył. Złącza M12 i RJ45 należy dokręcać zgodnie z momentem obrotowym zalecanym przez producenta (sprawdź w dokumentacji). Unikać szarpania kabla podczas instalacji – może to uszkodzić ekranowanie i wpływ na jakość sygnału. Podczas pracy z przewodami ekranowanymi należy zachować szczególną ostrożność, aby nie uszkodzić ekranu.

FAQ

• Do jakich standardów sieci ethernetowych nadaje się ten przewód? Przewód spełnia wymagania standardu PROFINET Typ C (Cat.5e) i jest odpowiedni do sieci EtherCAT oraz EtherNet/IP.
• Jaka jest maksymalna zalecana długość kabla dla aplikacji przemysłowych? Długość 2 m jest optymalna dla połączeń w szafach sterowniczych i maszynach. Dla dłuższych tras należy stosować odpowiednie kable magistralowe Cat.5e.
• Czy przewód nadaje się do pracy na zewnątrz? Przewód jest przeznaczony do stosowania w pomieszczeniach suchych i wilgotnych. Nie jest zalecany do bezpośredniego narażenia na warunki atmosferyczne (deszcz, śnieg, promieniowanie UV) bez dodatkowej ochrony.
