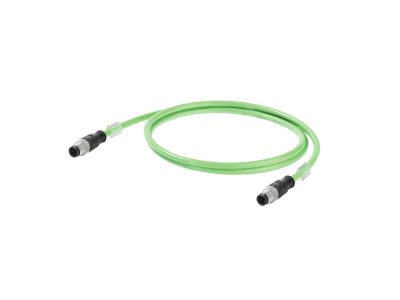

Przewód połączeniowy przemysłowy IE-C5DD4UG0100MCSMCS-E | 1025950100 Weidmuller

Opis i Kluczowe Cechy

Przewód połączeniowy przemysłowy IE-C5DD4UG0100MCSMCS-E (symbol 1025950100) to nieekranowany kabel kategorii 5 (Cat5) o długości 100 m. Przeznaczony do budowy sieci Ethernet w wymagających warunkach przemysłowych. Długość 100 m umożliwia swobodne łączenie urządzeń na znaczne odległości bez konieczności stosowania przedłużaczy, a konstrukcja nieekranowana zapewnia elastyczność i łatwość instalacji w suchych, niezakłóconych elektromagnetycznie środowiskach.

• Długość 100 m (kod 0100): gotowy odcinek pozwalający na wykonanie połączeń między oddalonymi urządzeniami bez stosowania łączników.
• Kategoria 5 (Cat5): wspiera transmisję danych do 100 MHz, odpowiednia dla sieci Fast Ethernet i podstawowych aplikacji przemysłowych.
• Nieekranowany (U – unscreened): niska waga i łatwe prowadzenie w suchych, czystych szafach sterowniczych; dedykowany do środowisk o niskim poziomie zakłóceń EMI.
• Przeznaczenie przemysłowe (IE): kabel zaprojektowany do pracy w temperaturach i warunkach typowych dla obiektów produkcyjnych.
• Gotowe złącza MCS (MCSMCS): fabrycznie zakończone wtyki przyspieszają montaż i eliminują ryzyko błędów przy zaciskaniu.

Zgodność z Normami

Przewód spełnia wymagania stawiane kablom kategorii 5 stosowanym w sieciach Ethernet. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Produkt przeznaczony jest do użytku w instalacjach niskoprądowych zgodnie z zaleceniami producenta.

Zastosowanie

Kabel rekomendowany do budowy segmentów sieci Ethernet w automatyce przemysłowej i systemach sterowania. Sprawdza się tam, gdzie wymagana jest niezawodna transmisja danych na odległość do 100 metrów przy zachowaniu prostoty okablowania.

• Łączenie sterowników PLC, paneli HMI i komputerów przemysłowych w sieci Fast Ethernet.
• Tworzenie szkieletowych połączeń w szafach sterowniczych i rozdzielczych.
• Podłączenie kamer IP, czytników kodów kreskowych i innych urządzeń sieciowych w halach produkcyjnych.
• Instalacje tymczasowe podczas rozruchu linii produkcyjnych – gotowe złącza skracają czas przygotowania.

Wskazówki Montażowe

Montaż przewodu powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed instalacją należy bezwzględnie odłączyć napięcie od wszystkich urządzeń, do których kabel będzie podłączony. Kabel przeznaczony jest do układania na szynach kablowych, w kanałach lub w listwach – unikać ostrych zagięć (min. promień gięcia zgodnie z dokumentacją producenta). Złącza MCS należy zabezpieczyć przed nadmiernym obciążeniem mechanicznym. W przypadku prowadzenia w pobliżu przewodów zasilających, dla zachowania odporności na zakłócenia zaleca się zachowanie odstępu min. 10 cm.

FAQ

• Jaka jest rzeczywista długość przewodu? Zgodnie z oznaczeniem 0100, kabel ma 100 metrów długości. Odchyłka długości jest zgodna z normami dla tego typu wyrobów.
• Czy przewód jest ekranowany? Nie. Litera U w oznaczeniu wskazuje na wersję nieekranowaną (unscreened). Kabel dedykowany jest do środowisk o niskim ryzyku zakłóceń elektromagnetycznych.
• Jaką maksymalną prędkość transmisji obsługuje? Kabel kategorii 5 (Cat5) zapewnia pasmo do 100 MHz, co wystarcza dla Fast Ethernet (100 Mb/s) i starszych standardów. Dla aplikacji wymagających 1 Gb/s należy stosować kabel kategorii 5e lub wyższej.
