Przewód połączeniowy Modbus Altistart 48 | VW3A8306D30 Schneider Electric

Opis i Kluczowe Cechy

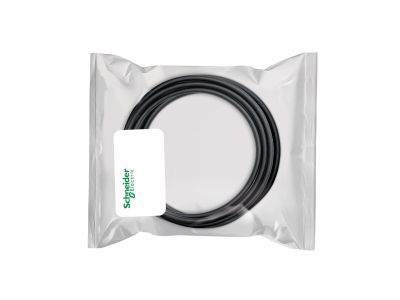

Przewód połączeniowy Modbus VW3A8306D30 od Schneider Electric został zaprojektowany do integracji softstartów Altistart 48 w szeregowej sieci komunikacyjnej Modbus. Długość 3 metrów zapewnia elastyczność podczas aranżacji połączeń w szafie sterowniczej. Wyposażony w złącze RJ45 na jednym końcu oraz wolne przewody na drugim, umożliwia łatwe podłączenie do urządzeń nadrzędnych (PLC, HMI) oraz do magistrali RS485.

• Długość 3 m: Optymalny zasięg do połączeń w standardowych rozdzielnicach i szafach bez konieczności stosowania przedłużaczy.
• Złącze RJ45: Szybkie i bezbłędne podłączenie do portu Modbus w softstaricie lub konwerterze – kompatybilne z typowymi gniazdami RJ45.
• Wolne przewody na drugim końcu: Umożliwiają elastyczne zakończenie kabla – bezpośrednie okablowanie zacisków PLC, sterownika lub listwy Modbus.
• Dedykowany do Altistart 48: Gwarantowana kompatybilność elektryczna i mechaniczna z serią softstartów Schneider Electric ATS48.
• Wsparcie protokołu Modbus RTU (RS485): Zapewnia niezawodną komunikację szeregową w systemach automatyki przemysłowej i budynkowej.

Zgodność z Normami

Przewód został wyprodukowany zgodnie z obowiązującymi normami bezpieczeństwa i jakości Schneider Electric. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach zgodnych z normami IEC/EN dotyczącymi sieci Modbus.

Zastosowanie

Przewód VW3A8306D30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest połączenie softstartu Altistart 48 z nadrzędnym systemem sterowania przez interfejs Modbus RTU.

• Integracja softstartów ATS48 w sieci Modbus szeregowej z PLC, HMI lub systemami SCADA.
• Łączenie kolejnych softstartów w topologii daisy-chain (połączenie szeregowe) przy użyciu złączy RJ45.
• Podłączanie sterowników programowalnych (PLC) lub komputerów przemysłowych poprzez konwerter USB-RS485 do magistrali Modbus softstartów.
• Modernizacja istniejących instalacji – łatwe dołożenie komunikacji Modbus bez potrzeby zmiany okablowania zasilającego.

Wskazówki Montażowe

Montaż oraz podłączenie przewodu powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilającego od wszystkich urządzeń. Wolne przewody należy podłączyć zgodnie ze schematem okablowania Altistart 48 (oznaczenia A, B, GND dla linii RS485). Przewód należy prowadzić z dala od kabli energetycznych, aby zminimalizować zakłócenia elektromagnetyczne. Moment dokręcania zacisków oraz dobór przekroju przewodów – zgodnie z dokumentacją techniczną softstartu i sterownika.

FAQ

• Czy przewód jest dedykowany wyłącznie do Altistart 48? Tak, przewód został zaprojektowany specjalnie dla serii softstartów Altistart 48 (ATS48). Złącze RJ45 oraz układ pinów są dostosowane do portu Modbus w tych urządzeniach.
• Jaka jest długość przewodu i czy można go przedłużać? Długość wynosi 3 metry. W razie potrzeby przedłużenia magistrali Modbus należy stosować przewody ekranowane skrętkę (RS485) oraz odpowiednie złącza – nie zaleca się łączenia kilku odcinków tego kabla.
• Czy wolne przewody są oznaczone kolorami? Standardowo wolne przewody mają kolory: czarny (GND), żółty (A / D+) i zielony (B / D-). Przed podłączeniem należy sprawdzić oznaczenie zgodne z dokumentacją Altistart 48 – kolory mogą się różnić w zależności od partii produkcyjnej.
