Przewód połączeniowy AB-C8-10,0PUR-M12FS | 22260729 Lapp Kabel

Opis i Kluczowe Cechy

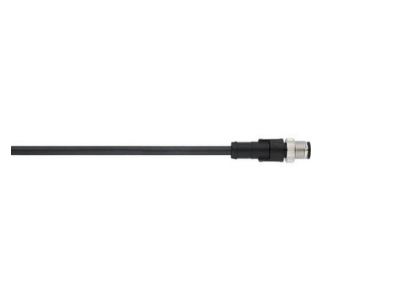

Przewód połączeniowy AB-C8-10,0PUR-M12FS (symbol 22260729) to konfekcjonowany kabel czujnikowy/elementu wykonawczego o długości 10 metrów, przeznaczony do elastycznych aplikacji w ruchomych częściach maszyn. Wykonany z giętkiego poliuretanu (PUR) z wbudowanym łańcuchem prowadzącym, zapewnia wysoką odporność mechaniczną i chemiczną. Zakończony standardowym gniazdem M12 z kodowaniem A (proste, 180°) do szybkiego podłączenia.

• Płaszcz zewnętrzny z poliuretanu (PUR): Odporny na oleje mineralne, smary, środki chemiczne i wysokie obciążenia mechaniczne – idealny do surowych warunków przemysłowych.
• Giętka konstrukcja z prowadnicą łańcuchową: Zapewnia ciągłe zginanie i ruchomość kabla w prowadnicach, maszynach CNC lub robotach przemysłowych bez ryzyka uszkodzenia.
• Złącze M12 kodowanie A (gniazdo proste 180°): Standardowy interfejs do szybkiego montażu i wymiany czujników lub elementów wykonawczych w maszynach.
• Długość 10 metrów: Wystarczająca długość do większości aplikacji przemysłowych z ruchomymi częściami.
• Certyfikat UL: Spełnienie międzynarodowych standardów bezpieczeństwa, umożliwiające stosowanie na rynku północnoamerykańskim.

Zgodność z Normami

Przewód spełnia wymagania dyrektyw unijnych i posiada certyfikat UL, co potwierdza zgodność z międzynarodowymi normami bezpieczeństwa elektrycznego i odporności materiałowej. Przeznaczony do pracy w suchych, wilgotnych i agresywnych środowiskach chemicznych.

Zastosowanie

Przewód AB-C8-10,0PUR-M12FS znajduje zastosowanie w systemach automatyki przemysłowej, maszynach CNC, robotach oraz liniach produkcyjnych wymagających elastycznych połączeń zasilających i sygnałowych.

• Podłączenie czujników położenia, ciśnienia lub temperatury w ruchomych częściach maszyn.
• Zasilanie i transmisja sygnałów w prowadnicach łańcuchowych (np. w robotach przemysłowych lub obrabiarkach).
• Interfejsy maszynowe w aplikacjach wymagających odporności na oleje, smary i środki chemiczne.
• Złącza typu „plug-and-play” M12 w systemach diagnostycznych z diodami LED (wersja dostępna na zapytanie).

Wskazówki Montażowe

Montaż przewodu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Przewód należy układać z zachowaniem promienia gięcia zalecanego dla poliuretanu (zwykle 4x średnica zewnętrzna kabla) oraz unikać ostrych krawędzi mechanicznych. Złącze M12 należy dokręcić momentem 0,4–0,6 Nm, aby zapewnić szczelność i odporność na wibracje. Podczas eksploatacji regularnie sprawdzać stan płaszcza zewnętrznego i prowadnicy łańcuchowej pod kątem uszkodzeń mechanicznych.

FAQ

• Czy przewód nadaje się do pracy w środowisku oleistym? Tak, płaszcz z poliuretanu (PUR) charakteryzuje się wysoką odpornością na oleje mineralne, smary oraz większość środków chemicznych, co czyni go idealnym do zastosowań w maszynach przemysłowych.
• Jaki jest maksymalny promień gięcia przewodu? Dokładny promień gięcia nie został podany w danych produktu. Zaleca się stosowanie ogólnej zasady: promień gięcia nie powinien być mniejszy niż 4-krotna średnica zewnętrzna kabla (około 32–40 mm dla tego modelu).
• Czy przewód jest odporny na promieniowanie UV? Odporność na promieniowanie UV nie została określona w danych. Zaleca się stosowanie w miejscach chronionych przed bezpośrednim działaniem słońca lub wybór wersji z dodatkową powłoką ochronną.
